Cabinet Guard
Schützen und überwachen Sie das Herz Ihrer Anlage – In Echtzeit
Der Helmholz Cabinet Guard überwacht kontinuierlich die Bedingungen innerhalb des Schaltschranks, wie beispielsweise die Temperatur, Luftfeuchte, Luftdruck, Vibration und den Zustand der Schaltschranktür (unbefugter Zugang). Durch die Überwachung dieser Umweltparameter kann der Cabinet Guard frühzeitig auf potenzielle Probleme reagieren, Alarme auslösen und somit Ausfälle oder Schäden verhindern. Dies trägt zur Erhaltung der Anlagenintegrität und Betriebseffizienz bei.
279,00 €
Cabinet Guard
Überwachung von Anlagenkomponenten ist inzwischen weit verbreitet, um die Anlagenverfügbarkeit zu erhöhen und Wartungsarbeiten kosteneffizient durchzuführen. Dabei stehen meistens die externen Aktoren und Sensoren im Vordergrund, während der Schaltschrank als das Herz der Anlage oft weniger Beachtung findet. Doch auch das Innere des Schaltschranks ist zahlreichen Gefahren und Alterungseinflüssen ausgesetzt.
Temperatur, Luftfeuchtigkeit, Luftdruck, Vibration und Stöße sind typische Umweltfaktoren, die die Lebensdauer des Schaltschranks beeinflussen können.
Die integrierte Sensorik des Cabinet Guard überwacht diese Einflüsse. Eine Auswertung der Sensoren und die Generierung von Alarmen kann ganz unabhängig von der SPS erfolgen. Die Konfiguration des Cabinet Guard erfolgt komfortabel über ein Webinterface.
Über MQTT und ModbusTCP können die Messwerte unkompliziert an andere Komponenten oder übergelagerte Systeme (Leitrechner, MES, Cloud) weitergeleitet werden. Gleichzeitig können die Messwerte für eine Langzeitaufzeichnung auf eine SD-Karte gespeichert werden, wodurch auch eine langfristige Auswertung von Alterungserscheinungen möglich wird. Zur Verbesserung der Effizienz der Anlage können die Aufzeichnungen der Schaltschränke von verschiedenen Maschinen verglichen und somit Optimierungsmöglichkeiten in der Konstruktion gefunden werden.
Durch seinen Distanzsensor kann der Cabinet Guard zudem das Öffnen der Schaltschranktüren überwachen. Damit ist der Cabinet Guard auch ein wichtiger Sensor in der Security Betrachtung einer Maschine.
- Condition Monitoring im Handtaschenformat
- Integrierte Sensoren für Temperatur, Luftdruck, Luftfeuchtigkeit
- Erkennung von Bewegung, Lage, Vibration, Schock
- Optionaler Anschluss für externe NTC.Temperatursensoren
- Türüberwachung des Schaltschranks durch Distanzsensor oder digitalen Eingang
- Allzweckeingang(e) für digitale oder PWM-Signale
- Messung der Spannungsverorgung
- Konfiguration via Webseite
- Übertragung von Status-/Wertinformationen über MQTT
- ModbusTCP-Server zur Datenbereitstellung
- Digitale Ausgänge für Alarmierung
- SD-Karte für Langzeitprotokollierung

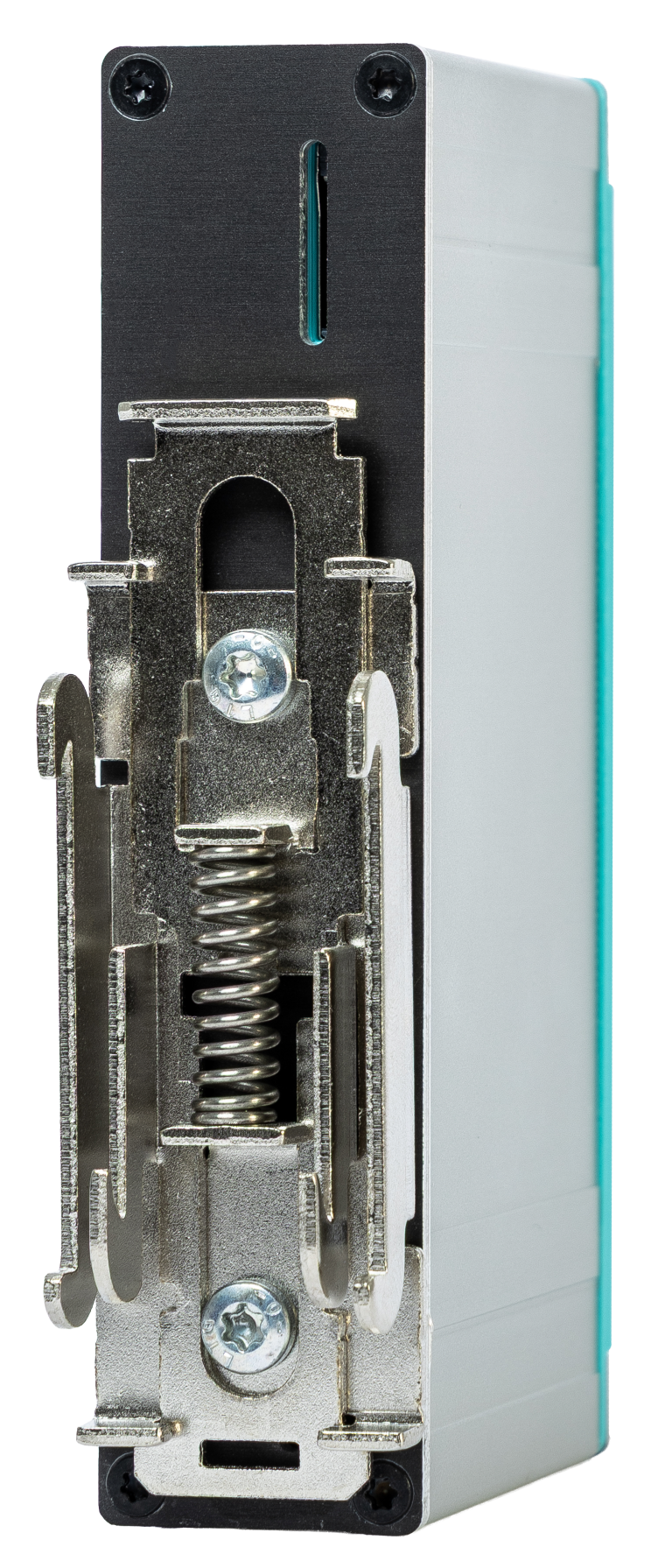

- Sehr kompaktes Design für die Hutschiene
Cabinet Guard
Allgemein
- Artikelnummer700-210-1AA01
- NameCabinet Guard
- LieferumfangCabinet Guard mit Spannungsversorgungsstecker
- Abmessungen (T x B x H)55,6 x 25 x 109 mm
- GewichtCa. 180 g

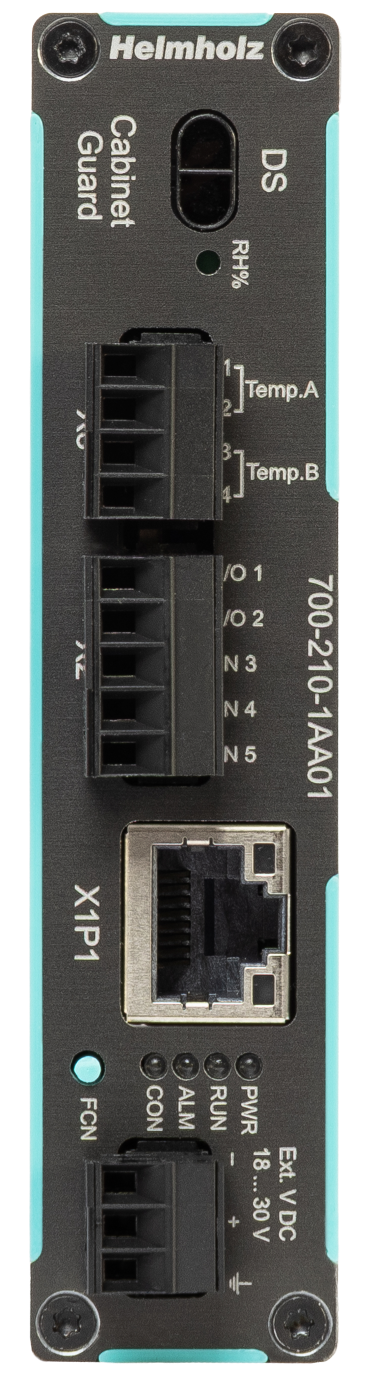

Ethernet Schnittstellen (X1)
- Anschluss1 x RJ45
- Übertragungsrate10/100 Mbit/s
- ProtokolleHTTPS Webserver für Konfiguration und Diagnose; ModbusTCP; MQTT
Digitale IOs (X2)
- Eingänge5x Typ 3 nach DIN EN 61131-2; 2 Eingänge davon können optional als Ausgänge verwendet werden
- Ausgänge2x 200mA 24V DC, mit elektronischer Sicherung
Analoge Eingänge (X3)
- Anzahl2
- TypNTC 10 kOhm, 2-draht
- Messbereich-50°C … +350°C / 0 … 450 kOhm
- Messgenauigkeit+-0,1°C + Sensor Toleranz bei 25°C oder +-25 Ohm bei 10kOhm
Umweltsensor (intern)
- Temperaturmessung-20°C .. +80°C, +-2°C
- Luftfeuchtigkeit0% r.H. .. 100% r.H., Tol.: +-5% @25°C
- Luftdruckmessung300 … 1100 hPa, +-1,7 hPa
Entfernungssensor
- TypOptical Time-of-flight (TOF), Infrarot (940nm)
- Entfernung, Genauigkeitbis zu 100 cm, +-6% bei weißem Ziel
Bewegungssensor
- Funktionen3-Axis Accelerometer: Vibration, Schock, Orientierung, Beschleunigung
- Auflösung+-16g, Bandbreite: 1,3kHz
Spannungsmessung
- Auflösung18V ... 30V, Genauigkeit: +-3%
Statusanzeige
- Funktions-Status4 LEDs (Power, Run, Connection, Alarm)
- Ethernet-Status2 LED (Verbindung, Geschwindigkeit)
Stromversorgung
- SpannungsversorgungDC 24 V, 18 … 30 V DC
- Stromaufnahmemax. 85 mA bei DC 24 V
- Verlustleistungmax. 2 W
Umgebungsbedingungen
- Zulässige Umgebungstemperatur-30°C ... +75°C
- Transport- und Lagertemperatur-40°C ... +85°C
- Relative LuftfeuchteBis 95 % r.H. ohne Betauung
- SchutzartIP20
- Einbaulageaufrecht auf Hutschiene
- ZulassungenCE, UL (in Vorbereitung)
- RoHS, ReachRoHS (2011/65/EU); DIN EN IEC 63000 2019-05
- EMVDIN EN IEC 61000-6-2 2019-11, DIN EN IEC 61000-6-4 2020-09
- Vibration und SchockDIN EN 60068-2-8:2008 “Vibration”
- DIN EN 60068-27:2010 “Shock“
- DIN EN 60068-2-31:2009-04 “Free fall"
Cabinet Guard
| Name | Version | Größe | |
| Cabinet Guard Handbuch | V2 | 2,3 MB | Download |
| CE Konformitätserklärung | 2026-03-10 | 82 KB | Download |
| Name | Version | Größe | |
| Cabinet Guard Firmware | V1.01.011 | 2,75 MB | Download |
| Cabinet Guard Firmware History | V1.01.011 | Download |
| Name | Version | Größe | |
| Cabinet Guard – Schützt das Herz Ihrer Anlage | V1 | 1,1 MB | Download |
