Der managed FLEXtra PROFINET-Switch.
Industrieanlagen mit PROFINET und Gigabit-Ethernet.
Mit dem managed FLEXtra PROFINET-Switch können sowohl PROFINET-Komponenten mit 100 MBit/s als auch Ethernet-Teilnehmer mit bis zu 1000 MBit/s — wahlweise auch über SFP Glasfaser — vernetzt werden. Somit ist die Kommunikation von der Leitebene und der Maschine oder die Vermischung von Ethernet und PROFINET-Komponenten in einem Switch möglich. Backups von Industrie-PCs (IPC), Livestreams von Webcams und Edge-Gateways profitieren von der erhöhten Bandbreite.
Anspruchsvolle Netzwerke selbst in Schaltschränken mit niedriger Bautiefe
Netzwerk Ports
konfigurierbar
Jeder Port des PROFINET-Switches kann individuell parametriert werden. Dazu gehört die Übertragungsrate, Topologie Erkennung (LLDP), Automatische Adressierung (DCP), Medienredundanz (MRP) uvm.
Diagnosen und
Verbindungsüberwachung
Zur Netzwerküberwachung können Diagnose-Alarme via PROFINET abgesetzt werden. Bei der Fehlersuche am Schaltschrank unterstützen die Diagnose LEDs an der Gerätefront sowie die Statusseite des Webinterfaces.
Vertikaler
Kabelabgang
Unkomplizierte Verdrahtung durch nach unten gerichtete RJ45- / SFP-Ports. Die geringe Bautiefe des PROFINET-Switches von 78 mm lässt eine Installation in kleinen Schaltschränken zu. Ideal für Verteilungen die im Feld installiert werden.
Smart
Managed
Über das Webinterface sind neben PROFINET weitere Management-Funktionen des Ethernet-Netzwerkes wie SNMP, NTP, VLAN, Portmirroring, QoS/CoS-Mapping und umfangreiche Statistiken erreichbar.

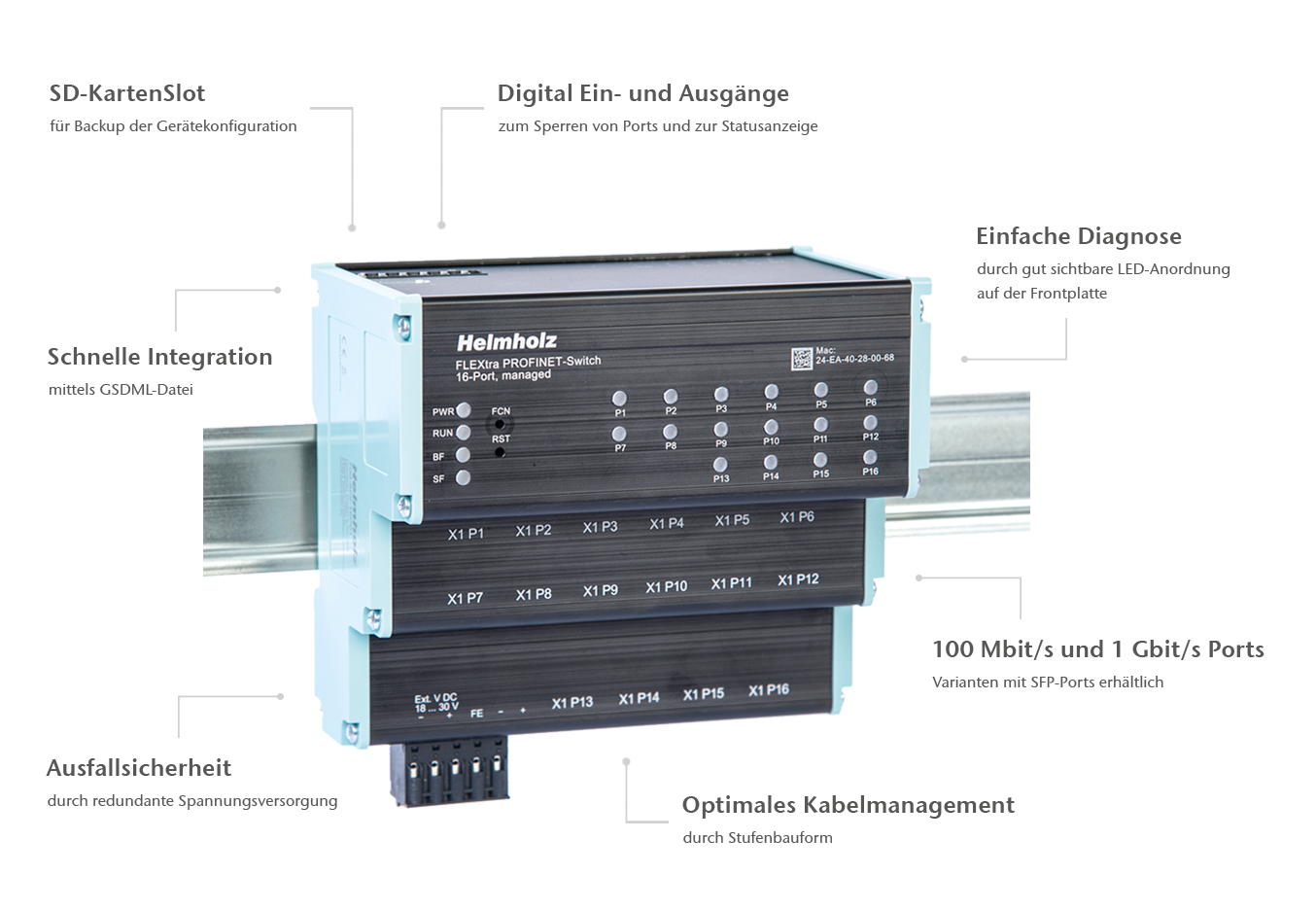

FLEXtra PROFINET-Switch im Überblick
„Das Netz läuft seit der Inbetriebnahme durchweg stabil und völlig störungsfrei.“
Dirk Urbach, technischer Service bei dem Drahtwerk Elisental.
PROFINET-Switche mit SFP-Slots für Glasfaser, 16-Port RJ45 oder kleiner Baubreite
Höhere Bandbreite von der Leitebene bis zum Anlagennetz durch hybride Netzwerkarchitekturen
Ob Betriebsdatenerfassung, Backups von IPCs, VNC -Sessions oder Remoteverbindung zu grafikintensiven Visualisierungen - Sie alle profitieren von einer stabilen Verbindung und hohen Bandbreiten. Durch die FLEXtra PROFINET-Switche ist eine Anbindung von leistungsintensiveren Komponenten mit bis zu 1000 MBit/s möglich, ohne dabei die Priorisierung der PROFINET Infrastruktur zu beeinträchtigen.
Wir unterstützen Sie bei der Konzepterstellung für Ihre Netzwerkarchitektur
Sorgfältige Netzwerkplanung für zukunftssichere Anlagen ist unerlässlich. Wir unterstützen Sie bei der Auswahl der passenden Switche, NAT-Gateways, Fernwartungsroutern oder Feldbuskopplern. Schicken Sie uns gerne Ihre ersten Ideen oder eine Skizze der Architektur.
Durch Medienredundanz ausfallsichere PROFINET Netzwerke einrichten
Durch das „Media Redundancy Protocol” (MRP) lässt sich eine Ringverkabelung verlegen, die den Betrieb des PROFINET-Netzwerkes auch bei Ausfall eines Kabels oder eines Teilnehmers ermöglicht. Ein PROFINET-Switch setzt im Fall von Verbindungsunterbrechungen Diagnosemeldungen an die SPS ab. Herkömmliche Unmanaged Switche unterstützen diese Funktion im PROFINET nicht.
Netzwerkmanagement mit Hardware und Software Funktionen
Netzwerkports über digitale
Eingänge und Ausgänge schalten
Als Eingänge und Ausgänge können sowohl Bits im PROFINET-IO Abbilddes Switch verwendet werden als auch 4 digitale Eingänge und 2 digitale Ausgänge mit 24V. Die Zuordnung kann über die GSDML-Datei konfiguriert werden.
Netzwerkports über digitale
Eingänge und Ausgänge schalten
Als Eingänge und Ausgänge können sowohl Bits im PROFINET-IO Abbilddes Switch verwendet werden als auch 4 digitale Eingänge und 2 digitale Ausgänge mit 24V. Die Zuordnung kann über die GSDML-Datei konfiguriert werden.
Helmholz SFP Transceiver
für korrekte Verkabelung und Diagnose
Unterstütz werden sowohl SM „Single Mode“ als auch MM „Multi Mode“ SFP-Module mit 1000 Mbit/s Übertragungsrate. Es können beliebige SFP-Module verschiedenster Hersteller zu Einsatz kommen. Falls jedoch die empfohlenen Helmholz SFP-Module konfiguriert werden, so überprüft der FLEXtra PROFINET-Switch ob auf dem angegebenen Port auch genau das projektiert SFP-Modul gesteckt wurde. Bei einem fehlenden SFP-Modul oder einem SFP-Modul von einem andere Typ wird eine Diagnose ausgelöst. Somit kann ein falscher Aufbau oder eine falsche Verkabelung leicht erkannt werden.
Smart Managed — Webinterface für die Zustandsanzeige und Konfiguration der Ports
Der Zustand des FLEXtra PROFINET-Switch kann über das Webinterface abgefragt werden. Firmwareupdates, Managementfunktion und viele weitere Einstellungen erfolgen über ein komfortables und aufgeräumtes Interface.
IEEE 802.1Q — Ethernet-Frames
Netzwerkstrukturen mit VLANs
Ein VLAN trennt physische Netze in Teilnetze auf, indem es dafür sorgt, dass VLAN-fähige Switche Datenpakete nicht in ein anderes VLAN weiterleiten. Die über ein VLAN logisch verbundenen Geräte bleiben unter sich. Die Verwendung von VLANs in großen physikalischen Netzwerken ist sinnvoll, um den Datenverkehr kontrollieren und die Zugriffsrechte auf die Geräte absichern zu können. Der FLEXtra PROFINET-Switch unterstützt VLANs, sowohl Tagged als auch Untagged und kann als VLAN aktives und VLAN inaktives Gerät arbeiten.
Success Stories: Der FLEXtra, andere Switche und Firewalls für PROFINET
Wir sind Ihr Partner für anspruchsvolle Netzwerklösungen im Bereich PROFINET und Industrial Ethernet. Unsere leistungsstarken Switches, Gateways und Koppler sorgen für eine effiziente und ausfallsichere Anbindung von Maschinen an das Unternehmensnetzwerk. Erfahren Sie wie Kunden erfolgreich Anlagen angebunden und somit Produktionsprozesse optimiert haben.
Zukunftsweisende Netzwerklösung für Maschinensteuerungen
Auf Draht mit Switches und Firewalls: Wie das Drahtwerk Elisental mit Helmholz eine zukunftsweisende Netzwerklösung für bestehende Maschinensteuerungen realisiert.
Mehr lesen
Robuste und ausfallsichere Profinet-Switche im Praxiseinsatz
Zukunftssichere Maschinennetzwerke: Wer wie Erema Maschinen und Anlagen mit einer sehr langen Betriebsdauer baut, hat die Zukunft immer im Blick.
Mehr lesen
Effiziente Eiswürfelproduktion mit IP67 PROFINET-Switches
Alle PROFINET-Elemente, 44 Servomotoren mit integrierten Antrieben, 4 Ventilinseln und die Remote IO, sind über M12-Technologie mit den managed PROFINET-Switches der Schutzklasse IP67 verbunden.
Mehr lesenFinden Sie Ihren passenden Switch
Egal ob Ethernet, PROFINET, managed, unmanaged oder IP67 – Sichern Sie sich Ihre maßgeschneiderte Netzwerklösung für einen permanenten Zugriff auf Maschinen und Anlagen.
