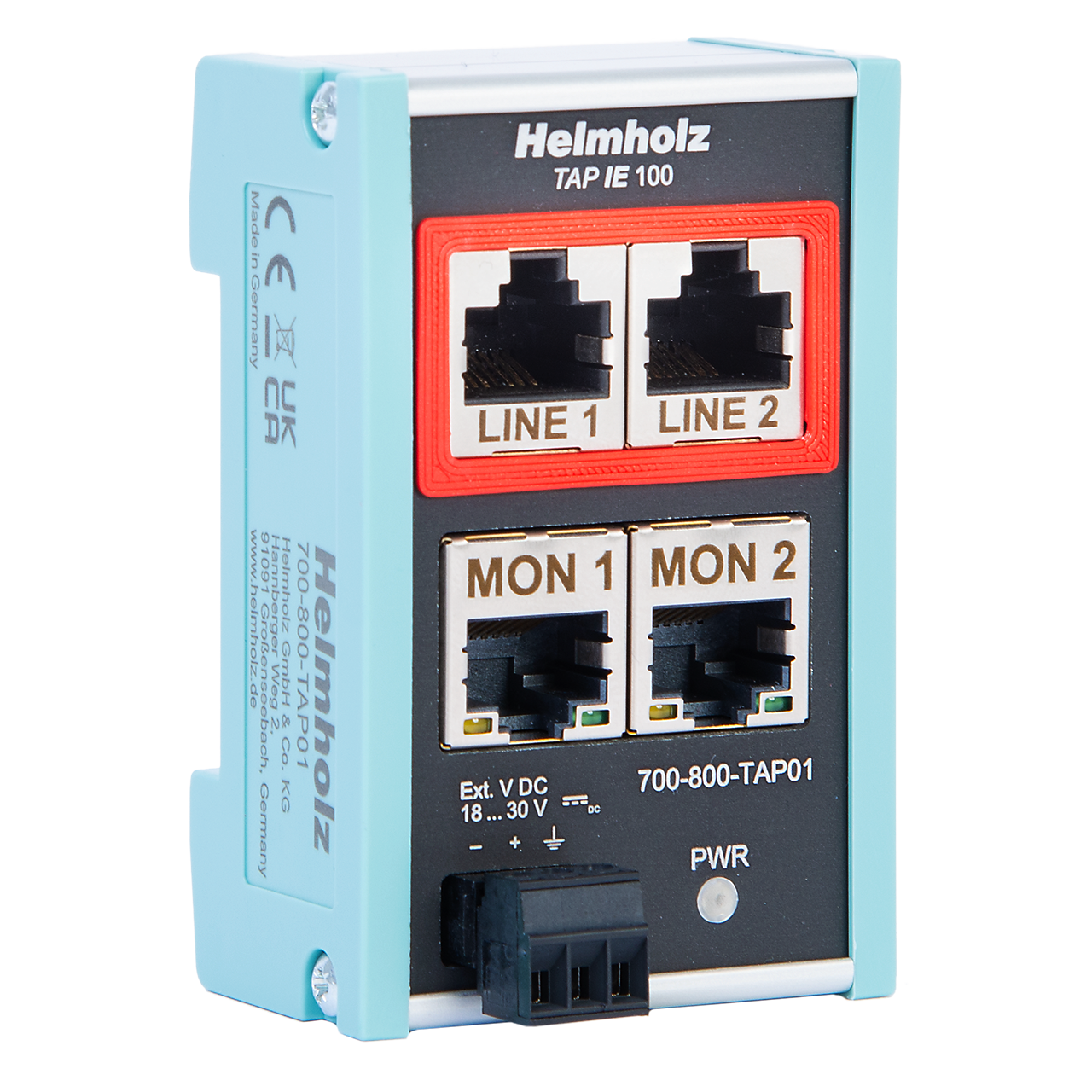

Ethernet Test Access Point
Der TAP IE 100 ermöglicht eine rückwirkungsfreie Aufzeichnung von Ethernet-Kommunikation mit 10 oder 100 Mbit/s.
249,00 €
Ethernet Test Access Point
Die Ethernet Übertragung über die Line RJ45 Buchsen wird auf den beiden Monitor Buchsen als „Kopie“ rausgesendet. Mit einem PC oder einem anderen Diagnosegerät können die Ethernet-Telegramme protokolliert und analysiert werden, z.B. mit „Wireshark“. Die praktische flache Bauform mit der intelligenten Anordnung der Netzwerkanschlüsse spart Platz im Schaltschrank.
- Rückwirkungsfreie Aufzeichnung von Ethernet-Kommunikation
- Sichere und passive Auskopplung der Ethernet-Telegramme
- Überwacht alle OSI-Schichten ab Layer 2
- Spiegelt Pakete aller Größen und Typen sowie VLAN-Verkehr
- Für 10 oder 100Mbit/s
- Keine Beeinflussung der Ethernet-Übertragung bei Spannungsausfall
Ethernet Test Access Point
Allgemeine Informationen
- Bestellnummer700-800-TAP01
- ArtikelnameTAP IE 100, Ethernet Test Access Point 10/100 MBit
- LieferumfangTAP IE 100 mit Spannungsversorgungsstecker
- Abmessungen (TxBxH)34,5 x 48 x 75,5 mm (TxBxH)
- Gewichtca. 95 g
Ethernet-Schnittstellen
- Anzahl2 x RJ45 (Line); 2 x RJ45 (Monitor)
- Protokoll10 Base-T, 100 Base-TX
- Übertragungsrate10/100 Mbit/s
Statusanzeigen
- Poweranzeige1 LED
- Ethernet-Status MON1/22 LEDs
Stromversorgung
- Betriebsspannung2x DC 24 V (18...30 V DC) redundant
- Stromaufnahmemax. 60 mA bei 24 V DC
- Verlustleistungmax. 0,9 W
Umgebungsbedingungen
- Umgebungstemperatur-40 °C ... +75°C
- Transport- und Lagertemperatur-40 °C ... +85°C
- Relative Luftfeuchte95 % r. H. ohne Betauung
- SchutzartIP20
- EinbaulageBeliebig
- ZulassungenCE
Ethernet Test Access Point
| Name | Version | Größe |
| TAP IE 100, Quick Start Guide | 1 | 347 KB |
