WALL IE - Industrial NAT Gateway/Firewall Standard
Sichere Kommunikation und einfache Adressierung – WALL IE schützt ihr Automatisierungsnetzwerk sicher vor unbefugten Zugriffen. Durch die individuelle Konfiguration, kann die Firewall leicht an die Anforderungen des jeweiligen Maschinennetzwerkes angepasst werden.
464,00 €
WALL IE - Industrial NAT Gateway/Firewall Standard

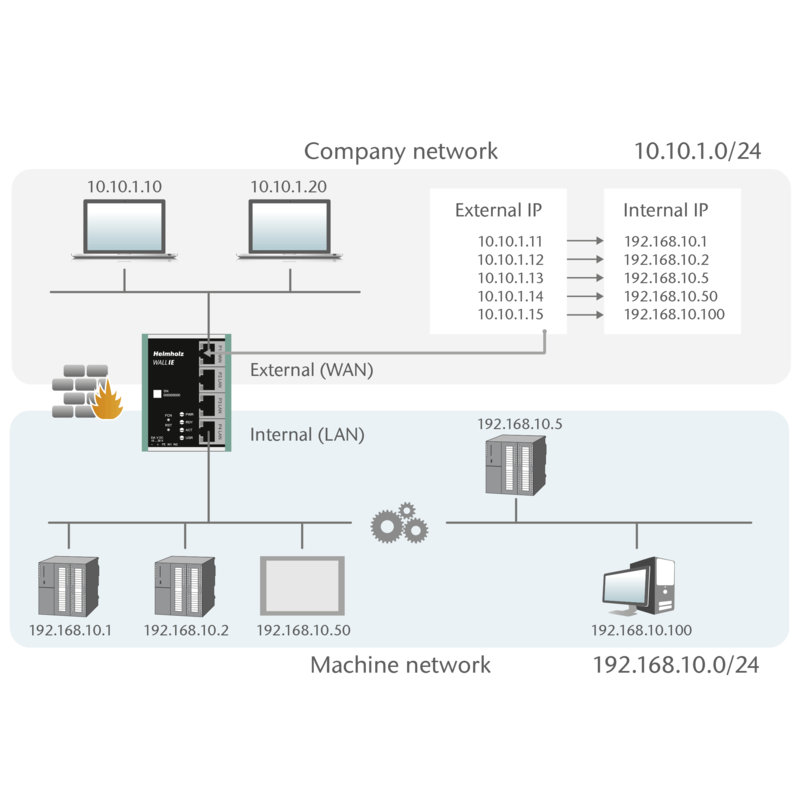

Der NAT-Betriebsmodus dient zur Weiterleitung des Datenverkehrs zwischen verschiedenen IPv4-Netzwerken. Er ermöglicht die Adressübersetzung mittels NAT und nutzt Paketfilter für die Zugriffsbeschränkung auf das dahinterliegende Automatisierungsnetzwerk.

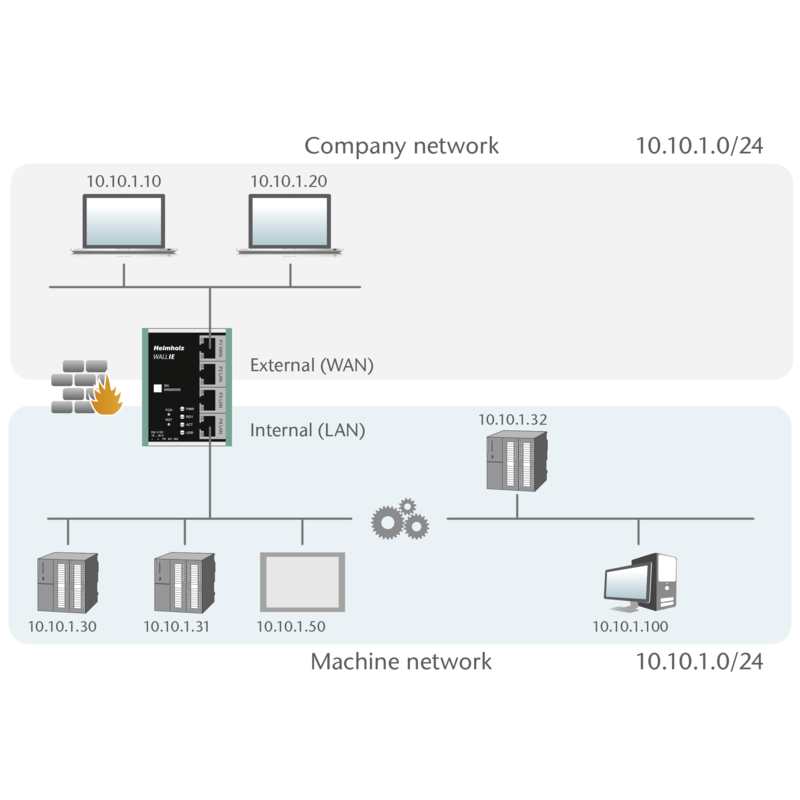

Im Bridge-Betriebsmodus agiert WALL IE als Layer 2 Switch. Im Gegensatz zu normalen Switches ist auch in dieser Betriebsart die Paketfilterung möglich. Dadurch kann die Einschränkung des Zugriffs zu einzelnen Bereichen Ihres Netzwerkes erreicht werden, ohne das hierfür unterschiedliche Netzwerke notwendig sind.
- Geringer Aufwand zur IP Integration in übergeordnete Netzwerke (NAT)

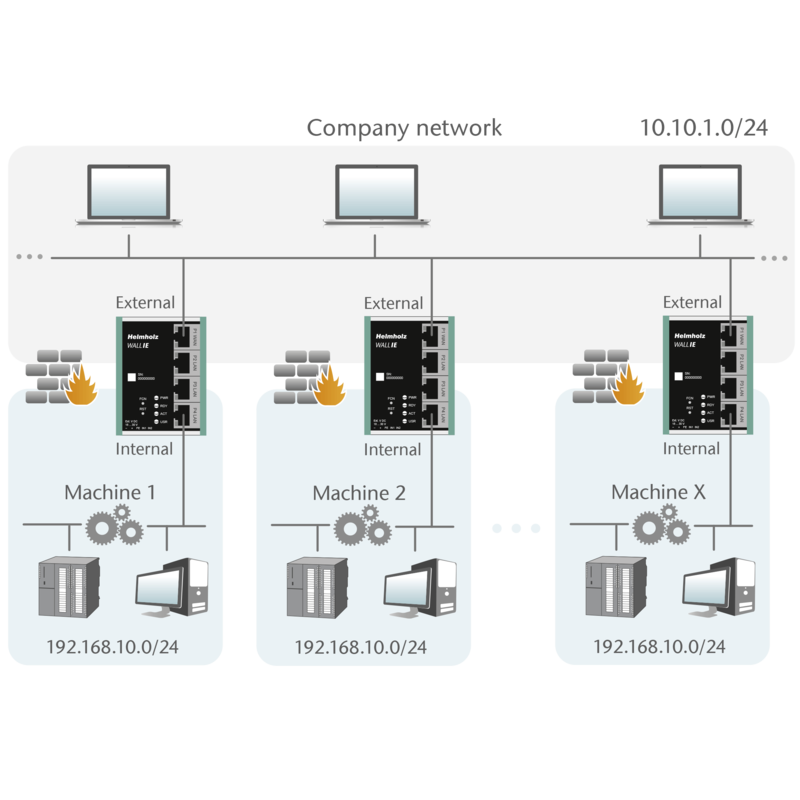

- Integration von Serienmaschinen mit gleichen IP Adressen in das Produktionsnetzwerk
- NAT (Basic NAT, NAPT und Portforwarding)
- SNAT: Keine Anpassung der Netzkonfiguration im LAN Netzwerk notwendig
- Zugriffsbeschränkung durch Paketfilter:IPv4-Adressen, Protokoll (TCP/UDP/ ICMP), Ports, MAC-Adressen

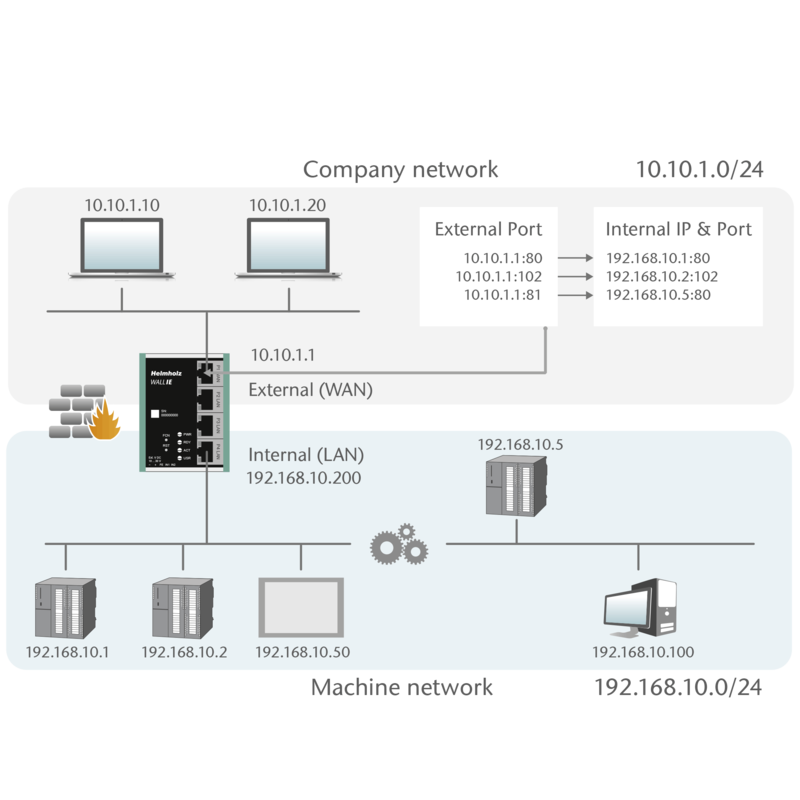

- Gleiche IP-Subnetze durch Portforwarding einfach integrieren (NAPT)
- Import und Export der Konfiguration
- DHCP-Server (LAN) / DHCP-Client (WAN)
- DNS-Server (LAN)
WALL IE - Industrial NAT Gateway/Firewall Standard
Allgemeine Informationen
- Bestellnummer700-860-WAL01
- ArtikelnameWALL IE – Industrial NAT Gateway/Firewall
- LieferumfangWALL IE, Quick Start Guide
- Abmessungen (TxBxH)32,5 x 58,5 x 76,5 mm
- Gewichtca. 130 g
Digitale Eingänge
- Anzahl2
- Typ(DC) 24 V, nach DIN EN 61131-2 Type 2
WAN-Schnittstelle
- Anzahl1
- Typ10-Base-T/100-Base-T
- AnschlussRJ45 Buchse
- Übertragungsrate10/100 Mbit/s
LAN-Schnittstelle
- Anzahl3
- Typ10-Base-T/100-Base-T
- AnschlussRJ45 Buchse
- Übertragungsrate10/100 Mbit/s
Betriebsmodi
- NetzwerkModiBridge, NAT (Basic NAT, NAPT)
Firewall
- PaketfilterIPV4-Adressen, Protokoll (TCP/UDP),
- Ports: „WAN to LAN“ und „LAN to WAN“ getrennt,
- MAC-Adressen (Black- & Whitelisting)
Statusanzeige
- Funktions-Status4 LEDs
- Ethernet-Status8 LEDs
Stromversorgung
- BetriebsspannungDC 24 V (18...30 V DC)
- Stromaufnahmemax. 250 mA bei DC 24 V
- Verlustleistungmax. 2,4 W
Umgebungsbedingungen
- Umgebungstemperatur-40 °C ... +75°C
- Transport- und Lagertemperatur-40 °C … +85 °C
- Relative Luftfeuchte95 % r. H. ohne Betauung
- Verschmutzungsgrad2
- SchutzartIP20
- ZulassungenCE, UL
UL
- ULUL 61010-1/ UL 61010-2-201
- Voltage supply24 V DC (18 ... 30 VDC, SELV and limited energy circuit)
- Pollution degree2
- AltitudeUp to 2000 m
- Temperature cable rating87 °C
WALL IE - Industrial NAT Gateway/Firewall Standard
| Name | Version | Größe | |
| WALL IE / WALL IE PLUS / WALL IE Compact, Quick Start Guide | V18 | 1 MB | Download |
| WALL IE / WALL IE PLUS / WALL IE Compact, Handbuch | V14 | 3,7 MB | Download |
| Name | Version | ||
| EU-Konformitätserklärung | 11-2021 | Download |
| Name | Version | Größe | |
| WALL IE Standard Firmware | V1.10.235 | 10,3 MB | Download |
| WALL IE Standard Firmware History | V1.10.235 | Download |
| Name | Version | Größe | |
| WALL IE, STEP Files | 6-2024 | 2 MB | Download |
| EPLAN Data Portal, Helmholz Produktmakros | Download |
| Name | Version | Größe | |
| WALL IE NAT Gateway/Firewall - Einfache Maschinenintegration | 03-2025 | 1 MB | Download |
