TB20 Buskoppler EtherCAT
Zum Start werden immer ein Buskoppler und mindestens ein Peripheriemodul benötigt.
Hinweis: Einzelmodule sind nicht mit den IO-Systemen anderer Hersteller kombinierbar.
201,14 €

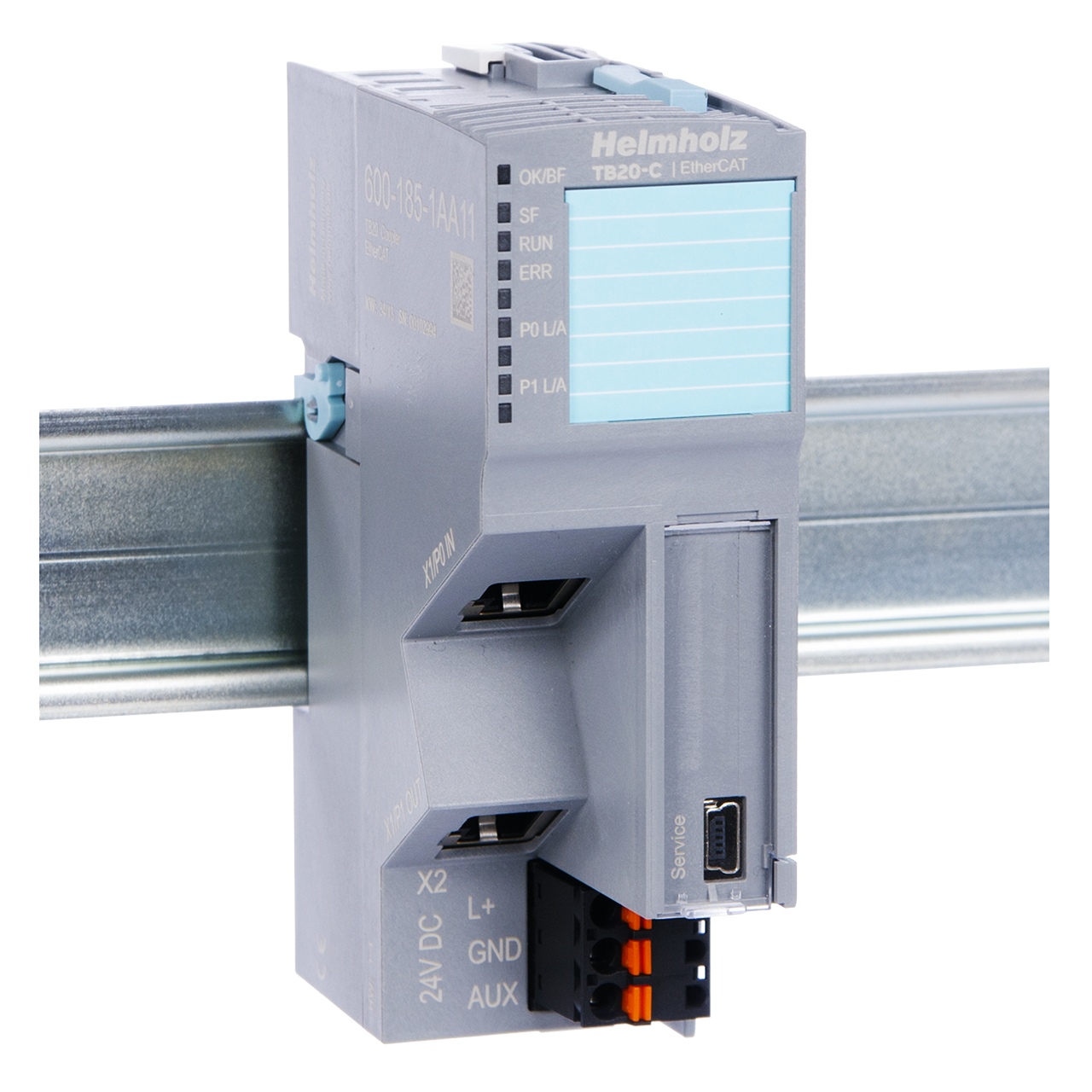

TB20 Buskoppler EtherCAT
Der EtherCAT-Buskoppler ermöglicht den Zugriff auf die Daten der Peripheriemodule über das EtherCAT-Protokoll.
Insgesamt können an den Buskoppler bis zu 64 beliebige Module angereiht werden.
Er erkennt die angeschlossenen Peripheriemodule und kann die E/A-Daten automatisch einem EtherCAT-Mapping zuordnen.
Der EtherCAT-Buskoppler untserstützt das Modular Device Profile.
Mit dem großen E/A-Abbild von bis zu 1024 Byte können auch umfangreiche und komplexe Anlagen realisiert werden.
Die Konfiguration des Systemaufbaus und die Parametrierung der Module kann mit der TB20-ToolBox einfach erstellt und in den Koppler übertragen werden.
Alternativ kann die Konfiguration auch über das CoE-Objektverzeichnis bearbeitet werden.
Hinweis: Einzelmodule sind nicht mit den IO-Systemen anderer Hersteller kombinierbar.
- EtherCAT-Slave mit Unterstützung des Modular Device Profiles (MDP)
- 2 EtherCAT-Ports (RJ45, 100BASE-TX)
- Bis zu 64 Peripherie-Module
- Austausch von Modulen im laufenden Betrieb (Hot-Swap)
- Automatisches Mapping der Modul-E/A-Daten
- 1024 Bytes Eingangs-Daten, 1024 Bytes Ausgangs-Daten
- Spannungsversorgung DC 24 V
- Netzteil zur Versorung der Peripheriemodule integriert (2,5 A)
- Einspeisung der E/A-Spannungsversorgung (DC 24 V)
- 5 LEDs zur Anzeige des aktuellen Kopplers, EtherCAT und Link/Activity-Status
- USB-Device Schnittstelle für Online-Diagnose, Parametrierung, Inbetriebnahme und Firmwareupdate mit „TB20-ToolBox“
- Alternativ über Objektverzeichnis via CoE-Protokoll konfigurier- und parametrierbar
- Simulationsbetrieb über TB20-ToolBox für Inbetriebnahme des I/O-Systems ohne übergeordnete Steuerung zum Testen der Funktionalität (IO-Check)
- Zurücksetzen auf Werkseinstellungen über verborgenen Schalter (Factory Reset)
TB20 Buskoppler EtherCAT
Allgemeine Informationen
- Bestellnummer600-185-1AA11
- ArtikelnameTB20-C, Buskoppler EtherCAT
- LieferumfangBuskoppler EtherCAT, 24-V-Spannungsversorgungsstecker, Bus-Abschlusselement, Basis-Modul
- Abmessungen (TxBxH)73 x 35 x 110 mm
- Gewichtca. 130 g
- Kabelquerschnitt0,08 mm2 - 2,5 mm2 / AWG 28 - AWG 12
- AbschlussartFederkraftklemme
- Abisolierlänge10 mm
- Anschließbare LeitungenKupfer, starr oder flexibel, mit oder ohne Aderendhülse
EtherCAT-Schnittstelle
- Anzahl2
- AnschlussRJ45
- Übertragungsrate100 MBit/s vollduplex
- ProtokollEtherCAT nach IEC-Standard 61158
- E/A-Abbild Größejeweils 1024 Bytes
- FeaturesAutomatische Prozessdatenkonfiguration
- Unterstützung von 'CANopen over EtherCAT' (CoE)
- Objektverzeichnis nach 'Modular Device Profile' (MDP)
- Unterstützung von 'SDO Info' und 'Complete Access'
- Diagnosefunktionenzyklusaktuelle Moduldiagnose anhand von Modul- und Kanalstatus
- weiterführende Moduldiagnose anhand des Diagnosestatus im Objektverzeichnis
USB-Schnittstelle
- Anzahl1
- ProtokollUSB 1.1 Device, Full Speed
- AnschlussMini-USB
- Isolation1,5 kV
- PotentialtrennungJa
Stromversorgung
- BetriebsspannungDC 24 V (18...30 V DC)
- Stromaufnahme ohne Baugruppen (intern)75 mA
- Spannungsversorgung für BaugruppenDC 5 V max 2,5 A
- Verlustleistungmax. 8 W
Systemeigenschaften
- Anreihbare Module63
- EinbaulageBeliebig
Umgebungsbedingungen
- Umgebungstemperatur0 °C … +60 °C
- Transport- und Lagertemperatur-20 °C … +80 °C
- Relative Luftfeuchte95 % r. H. ohne Betauung
- Verschmutzungsgrad2
- SchutzartIP 20
- ZertifizierungenCE, UL in Vorbereitung
CE
- StörfestigkeitDIN EN 61000-6-2 „EMV-Störfestigkeit“
- StöraussendungDIN EN 61000-6-4 „EMV-Störaussendung“
- Vibration und SchockfestigkeitDIN EN 60068-2-6:2008 „Schwingung“, DIN EN 60068-2-27:2010 „Schock"
TB20 Buskoppler EtherCAT
| Name | Version | Größe |
| TB20 – EtherCAT® Buskoppler, Handbuch | 2 | 6 MB |
| EU-Konformitätserklärung | 04-2020 | 55 KB |
| Name | Version | Größe |
| TB20 IO-System für vielfältige Anwendungsbereiche | 08-2022 | 6 MB |
| Name | Version | Größe |
| TB20, ESI-Datei für EtherCAT-Buskoppler | 1.06.004 | 74 KB |
| TB20-ToolBox V2 Setup | V2.10.008 | 29 MB |
| Name | Version | Größe |
| TB20, USB Driver | 1.20 | 7 KB |
| Name | Version | Größe |
| TB20, Makros für EPLAN Electric P8* ab V2.0 im EDZ-Format | 07.02.2018 | 84 MB |
| TB20, STEP-Daten | 1.00 | 8 MB |
| TB20-C, Buskoppler EtherCAT, STEP-Daten | 5 MB |
TB20 Buskoppler EtherCAT
Der EtherCAT-Buskoppler ermöglicht den Zugriff auf die Daten der Peripheriemodule über das EtherCAT-Protokoll.
Insgesamt können an den Buskoppler bis zu 64 beliebige Module angereiht werden.
Er erkennt die angeschlossenen Peripheriemodule und kann die E/A-Daten automatisch einem EtherCAT-Mapping zuordnen.
Der EtherCAT-Buskoppler untserstützt das Modular Device Profile.
Mit dem großen E/A-Abbild von bis zu 1024 Byte können auch umfangreiche und komplexe Anlagen realisiert werden.
Die Konfiguration des Systemaufbaus und die Parametrierung der Module kann mit der TB20-ToolBox einfach erstellt und in den Koppler übertragen werden.
Alternativ kann die Konfiguration auch über das CoE-Objektverzeichnis bearbeitet werden.
Hinweis: Einzelmodule sind nicht mit den IO-Systemen anderer Hersteller kombinierbar.
- EtherCAT-Slave mit Unterstützung des Modular Device Profiles (MDP)
- 2 EtherCAT-Ports (RJ45, 100BASE-TX)
- Bis zu 64 Peripherie-Module
- Austausch von Modulen im laufenden Betrieb (Hot-Swap)
- Automatisches Mapping der Modul-E/A-Daten
- 1024 Bytes Eingangs-Daten, 1024 Bytes Ausgangs-Daten
- Spannungsversorgung DC 24 V
- Netzteil zur Versorung der Peripheriemodule integriert (2,5 A)
- Einspeisung der E/A-Spannungsversorgung (DC 24 V)
- 5 LEDs zur Anzeige des aktuellen Kopplers, EtherCAT und Link/Activity-Status
- USB-Device Schnittstelle für Online-Diagnose, Parametrierung, Inbetriebnahme und Firmwareupdate mit „TB20-ToolBox“
- Alternativ über Objektverzeichnis via CoE-Protokoll konfigurier- und parametrierbar
- Simulationsbetrieb über TB20-ToolBox für Inbetriebnahme des I/O-Systems ohne übergeordnete Steuerung zum Testen der Funktionalität (IO-Check)
- Zurücksetzen auf Werkseinstellungen über verborgenen Schalter (Factory Reset)
TB20 Buskoppler EtherCAT
Allgemeine Informationen
- Bestellnummer600-185-1AA11
- ArtikelnameTB20-C, Buskoppler EtherCAT
- LieferumfangBuskoppler EtherCAT, 24-V-Spannungsversorgungsstecker, Bus-Abschlusselement, Basis-Modul
- Abmessungen (TxBxH)73 x 35 x 110 mm
- Gewichtca. 130 g
- Kabelquerschnitt0,08 mm2 - 2,5 mm2 / AWG 28 - AWG 12
- AbschlussartFederkraftklemme
- Abisolierlänge10 mm
- Anschließbare LeitungenKupfer, starr oder flexibel, mit oder ohne Aderendhülse
EtherCAT-Schnittstelle
- Anzahl2
- AnschlussRJ45
- Übertragungsrate100 MBit/s vollduplex
- ProtokollEtherCAT nach IEC-Standard 61158
- E/A-Abbild Größejeweils 1024 Bytes
- FeaturesAutomatische Prozessdatenkonfiguration
- Unterstützung von 'CANopen over EtherCAT' (CoE)
- Objektverzeichnis nach 'Modular Device Profile' (MDP)
- Unterstützung von 'SDO Info' und 'Complete Access'
- Diagnosefunktionenzyklusaktuelle Moduldiagnose anhand von Modul- und Kanalstatus
- weiterführende Moduldiagnose anhand des Diagnosestatus im Objektverzeichnis
USB-Schnittstelle
- Anzahl1
- ProtokollUSB 1.1 Device, Full Speed
- AnschlussMini-USB
- Isolation1,5 kV
- PotentialtrennungJa
Stromversorgung
- BetriebsspannungDC 24 V (18...30 V DC)
- Stromaufnahme ohne Baugruppen (intern)75 mA
- Spannungsversorgung für BaugruppenDC 5 V max 2,5 A
- Verlustleistungmax. 8 W
Systemeigenschaften
- Anreihbare Module63
- EinbaulageBeliebig
Umgebungsbedingungen
- Umgebungstemperatur0 °C … +60 °C
- Transport- und Lagertemperatur-20 °C … +80 °C
- Relative Luftfeuchte95 % r. H. ohne Betauung
- Verschmutzungsgrad2
- SchutzartIP 20
- ZertifizierungenCE, UL in Vorbereitung
CE
- StörfestigkeitDIN EN 61000-6-2 „EMV-Störfestigkeit“
- StöraussendungDIN EN 61000-6-4 „EMV-Störaussendung“
- Vibration und SchockfestigkeitDIN EN 60068-2-6:2008 „Schwingung“, DIN EN 60068-2-27:2010 „Schock"
TB20 Buskoppler EtherCAT
| Name | Version | Größe |
| TB20 – EtherCAT® Buskoppler, Handbuch | 2 | 6 MB |
| EU-Konformitätserklärung | 04-2020 | 55 KB |
| Name | Version | Größe |
| TB20 IO-System für vielfältige Anwendungsbereiche | 08-2022 | 6 MB |
| Name | Version | Größe |
| TB20, ESI-Datei für EtherCAT-Buskoppler | 1.06.004 | 74 KB |
| TB20-ToolBox V2 Setup | V2.10.008 | 29 MB |
| Name | Version | Größe |
| TB20, USB Driver | 1.20 | 7 KB |
| Name | Version | Größe |
| TB20, Makros für EPLAN Electric P8* ab V2.0 im EDZ-Format | 07.02.2018 | 84 MB |
| TB20, STEP-Daten | 1.00 | 8 MB |
| TB20-C, Buskoppler EtherCAT, STEP-Daten | 5 MB |
