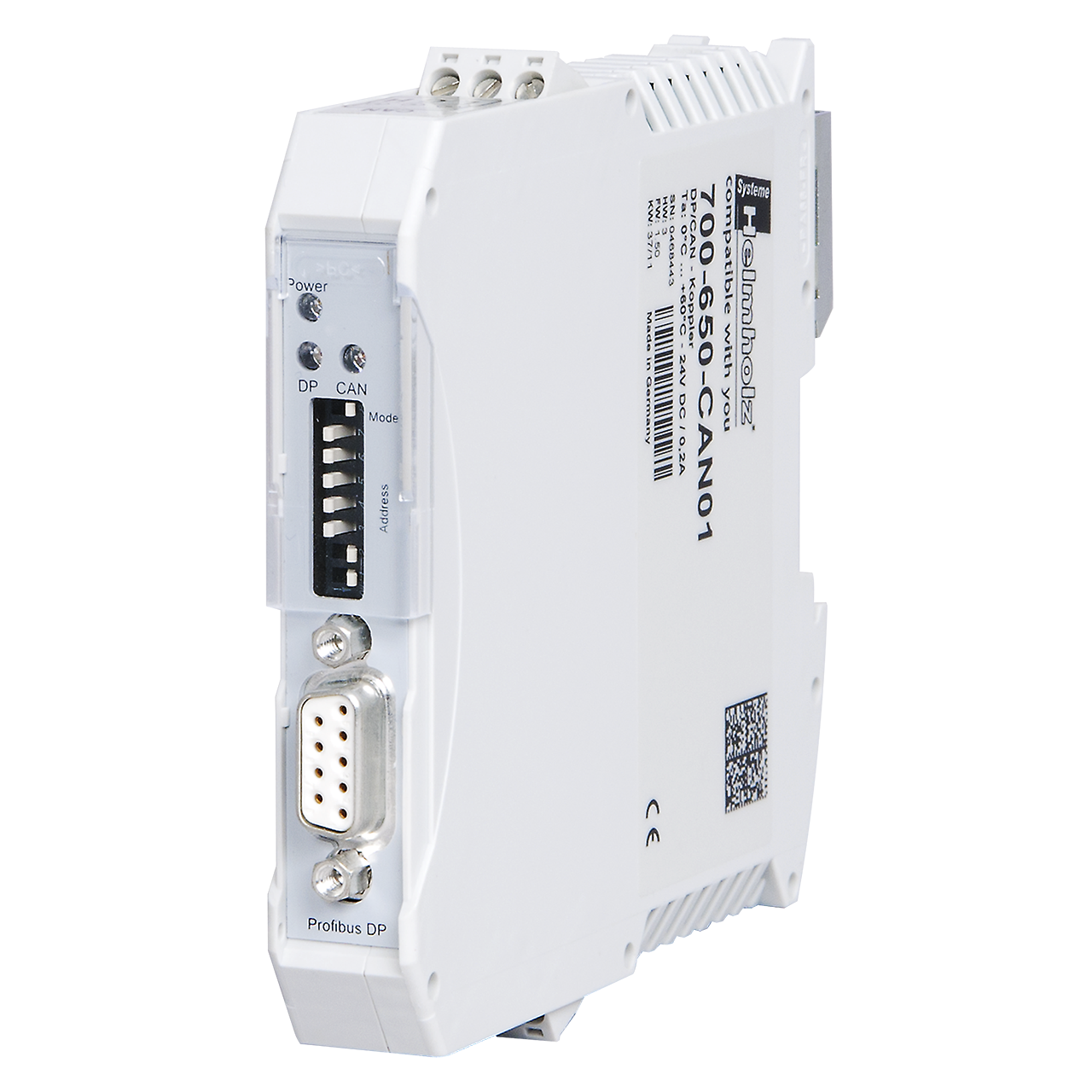

DP/CAN-Koppler, CANopen + Layer 2
Der DP/CAN-Koppler bindet CAN Geräte in ein PROFIBUS-DP Netz ein.
Produkt ist abgekündigt
DP/CAN-Koppler, CANopen + Layer 2
Am PROFIBUS-DP ist der DP/CAN-Koppler ein normaler Teilnehmer.
Die I/O-Daten der CANopen-Teilnehmer werden transparent und frei konfigurierbar in den PROFIBUS eingeblendet.
Der DP/CAN-Koppler wird mit einer GSD-Datei in den Hardwarekonfigurator eingebunden und kann dort vollständig konfiguriert werden. Weitere Tools sind nicht notwendig.
Der DP/CAN-Koppler bindet CANopen Geräte in ein PROFIBUS-DP Netz ein. Er ist ein vollwertiger CANopen Master und unterstützt Netzmanagement, SYNC-Telegramme und Nodeguarding zur Überwachung der Teilnehmer.
Am PROFIBUS werden alle Standard Übertragungsraten bis 12 Mbit/s unterstützt, am CAN-Bus bis zu 1 Mbit/s.
Die PROFIBUS-Adresse wird über einen DIP-Schalter eingestellt.
Die Parametrierung der CANopen-Teilnehmer über SDO-Telegramme und die Verwaltung von Emergency-Nachrichten ist ebenfalls möglich.
Alternativ kann der DP/CAN-Koppler auch als CAN-Layer-2-Gerät am CAN-Bus verwendet werden. Hierdurch ist es möglich auch kundenspezifische CAN-Protokolle über den PROFIBUS anzubinden.
- Bis zu 1 Mbit/s CAN-Übertragungsrate
- Bis zu 12 Mbit/s PROFIBUS-DP
- Adresseinstellung über DIP-Schalter
- Einfache Konfiguration über GSD-Datei
- Keine Hantierungsbausteine oder Parametriersoftware notwendig
- 3 Status LEDs
- Erweiterte Umgebungstemperatur
- USB-Schnittstelle für Firmware-Updates
- Bis zu 15 CANopen Teilnehmer
- CANopen® Master und CAN Layer 2 möglich
DP/CAN-Koppler, CANopen + Layer 2
Allgemeine Informationen
- Bestellnummer700-650-CAN01
- ArtikelnameDP/CAN-Koppler CANopen® Layer 2
- LieferumfangDP/CAN-Koppler, Handbuch, CD mit Software
- Abmessungen (TxBxH)114 x 18 x 108 mm
- Gewichtca. 110 g
PROFIBUS-Schnittstelle
- Anzahl2
- ProtokollPROFIBUS-DP
- Übertragungsratemax. 12 Mbit/s, autom. Erkennung
- E/A-Abbild Größemax. 240 Bytes Eingangs- / 240 Bytes Ausgangsdaten
- AnschlussSUB-D-Buchse, 9-polig
CAN-Schnittstelle
- Anzahl1
- TypISO/DIN 11898-2 CAN High Speed physical Layer
- Übertragungsrate10 Kbit/s … 1 Mbit/s
- ProtokollCANopen® Master CAN 2.0A (11 Bit)
- AnschlussKlemme 3-Polig
- TPDOs4
- RPDOs4
- FeaturesSync-Timer
Statusanzeige
- Zustandsanzeige3 LEDs
Stromversorgung
- BetriebsspannungDC 24 V (18...30 V DC)
- Stromaufnahmetyp. 180 mA bei DC 24 V
Umgebungsbedingungen
- Umgebungstemperatur-25 °C ... +70°C
- Transport- und Lagertemperatur-40 °C … +75 °C
- Relative Luftfeuchte95 % r. H. ohne Betauung
- Verschmutzungsgrad2
- SchutzartIP20
- ZulassungenCE
DP/CAN-Koppler, CANopen + Layer 2
| Name | Version | Größe |
| EG-Konformitätserklärung | 04-2016 | 41 KB |
| DP/CAN-Koppler, Handbuch | DP/CAN-Koppler, Handbuch | 466 KB |
| Name | Version | Größe |
| DP/CAN-Koppler, GSD-Datei (CO V2M ab FW-Version 1.50) | 4 KB | |
| DP/CAN-Koppler, GSD Datei (L2 V2H 11 Bit ab FW-Version 1.28) | 4 KB |
