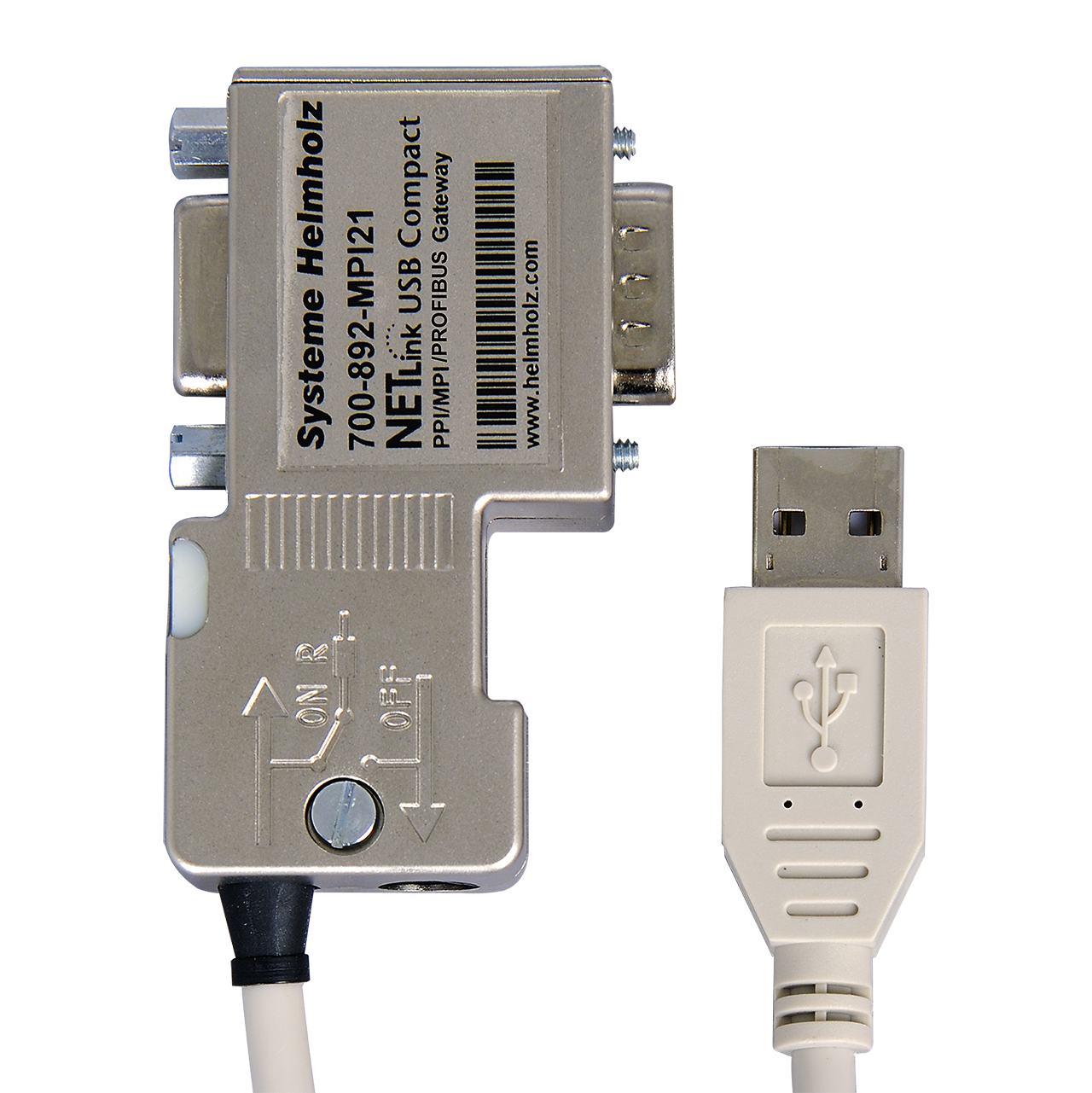

NETLink® USB
Die Geräte der NETLink-Familie dienen zum Programmieren, Projektieren und Visualisieren von S7-SPSen.
Produkt ist abgekündigt
NETLink® USB
Generell ist die Anbindung an jeden MPI/PROFIBUS-Anschluss des Bussystems oder direkt an den Schnittstellen von aktiven und auch passiven Teilnehmern möglich. Die im Steckergehäuse integrierte PG-Buchse ermöglicht den Anschluss weiterer Geräte.
Das integrierte Webinterface bietet Parametrier-, Diagnose- und Sicherheitsfunktionen und für Funktionserweiterungen kann der Anwender mit unserer kostenlosen Diagnosesoftware SHTools z. B. Firmware-Updates selbsttätig durchführen. Die aktuellste Version steht Ihnen zum Download bereit.
Der NETLink PRO Compact ist ein Kommunikationsprozessor im Steckerformat zum Programmieren, Visualisieren und Fernwarten. Er vereint Flexibilität und eine kompakte Bauform. Die Spannungsversorgung des NETLink erfolgt dabei entweder über die CPU des Automatisierungsgerätes oder optional mit DC 24 V von extern. Der Netzwerkanschluss kann mit jedem Standard Cat-5 Kabel benutzt werden, somit sind Anschlusslängen bis zu 100 Meter ohne weitere Komponenten realisierbar.
- RFC 1006 (ISO on TCP)
- CPU-zu-CPU Kommunikation (mit S7-300* und S7-400*)
- Unterstützung aller gängigen S7-Engineering Tools
- Dynamische Adressvergabe mittels DHCP
- Security-Funktionen zur Sicherung des TCP/IP-Zugriffs
- Zuschaltbarer SPS-Schreibschutz
- Bis zu 16 TCP-Verbindungen
- Bis zu 32 MPI/PROFIBUS-Verbindungen
- Einfache Konfiguration via Webinterface
- Variablen beobachten im Browserfenster
- Unterstützung von Slave-Parametrierung
- Galvanische Trennung zum MPI/PPI/PROFIBUS
- MPI/PPI/PROFIBUS von 9,6 kbit/s bis 12 Mbit/s
- Für S7-200*, S7-300*, S7-400*
- Spannungsversorgung von der CPU oder alternativ über externe DC 24 V möglich
NETLink® USB
Allgemeine Informationen
- Bestellnummer700-884-MPI21
- ArtikelnameNETLink PRO Compact
- Abmessungen (TxBxH)40 x 17 x 64 mm
- Gewicht110 g
- Unterstützte BetriebssystemeKeine Einschränkungen (Treiber für SIMATIC NETLink-S7-NET: Windows XP/2003R2/7/2008R2/8.1/2012 R2/10)
Kommunikationsschnittstelle
- Anzahl1
- Typ10Base-T/100Base-TX
- Auto MDI/MDIX
- ProtokollFDL, RFC 1006
- AnschlussRJ45
- Übertragungsrate10/100 Mbit/s autom. Erkennung
MPI/PPI/PROFIBUS-Schnittstelle
- Anzahl1
- TypRS485, potentialgetrennt
- AnschlussSUB-D Stecker, 9 pol. mit PG-Schnittstelle und Repeater
- Übertragungsratemax. 12 Mbit/s autom. Erkennung
Statusanzeige
- LEDs5 LEDs, davon 2 zweifarbig
Stromversorgung
- BetriebsspannungDC 24 V (18...30 V DC)
- Stromaufnahmemax. 200 mA bei DC 24 V
Umgebungsbedingungen
- Umgebungstemperatur0 °C ... +60°C
- Transport- und Lagertemperatur-20 °C … +80 °C
- Relative Luftfeuchte95 % r. H. ohne Betauung
- Verschmutzungsgrad2
- SchutzartIP20
- ZulassungenCE
NETLink® USB
| Name | Version | Größe |
| NETLink USB Compact, Handbuch | 2 | 373 KB |
| NETLink mit MTP Panels, Whitepaper | 13.05.2024 | 412 KB |
| NETLink USB Compact, Quick Start Guide | 2 | 2 MB |
| EG-Konformitätserklärung | 04-2016 | 42 KB |
| Name | Version | Größe |
| SHTools, für Windows 7/8/10 32/64 Bit | 3.89 FW7 | 6 MB |
| Name | Version | Größe |
| NETLink-S7-NET 32-/64-Bit, Treiber für S7-Software von Siemens | 3.5.0.3 | 11 MB |
