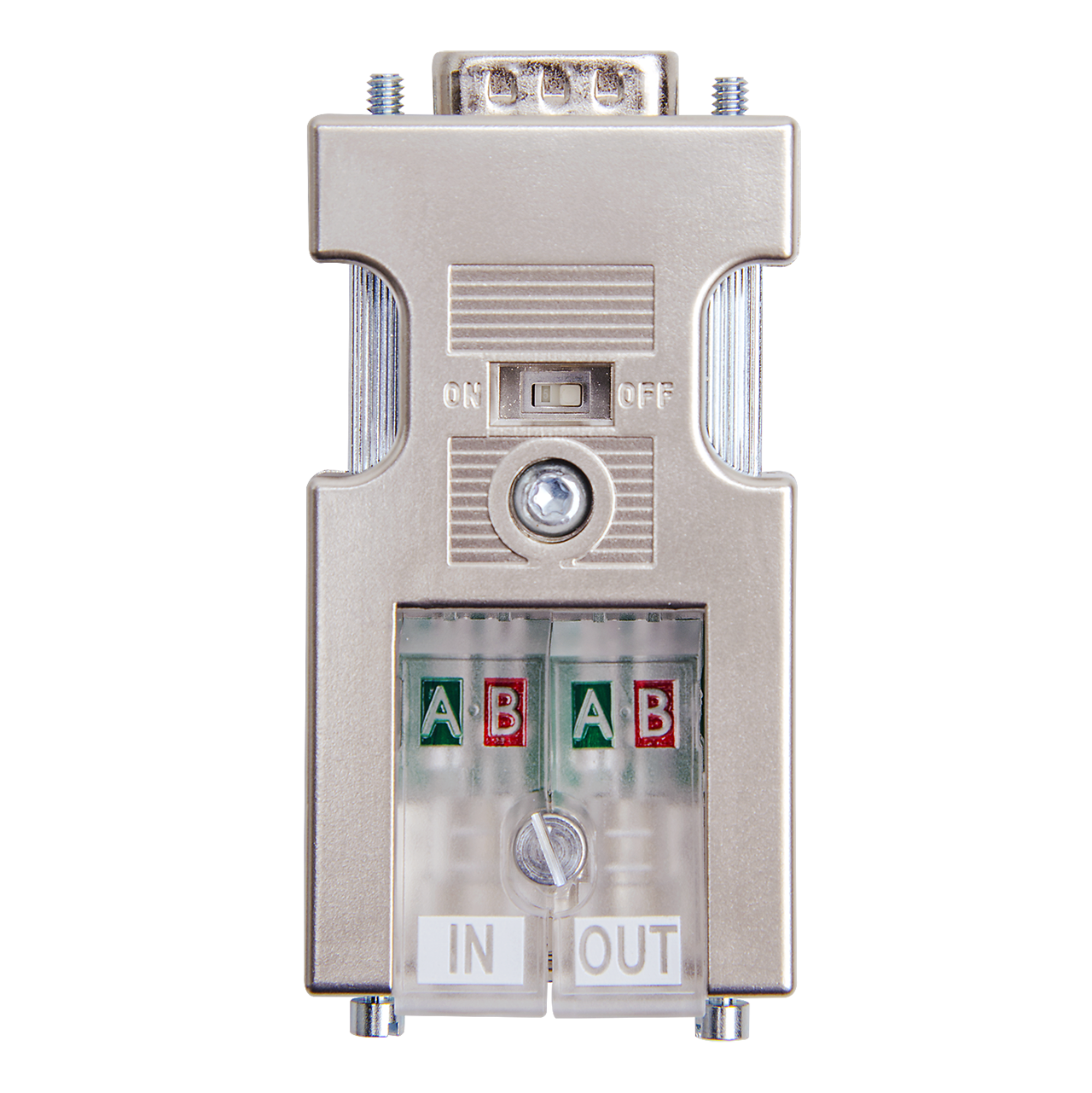

PROFIBUS Stecker EasyConnect® 180°
PROFIBUS Stecker - bewährt und weltweit im Einsatz.
42,43 €
PROFIBUS Stecker EasyConnect® 180°
Der PROFIBUS-Stecker axial EasyConnect® verfügt über eine Schnellanschlusstechnik, die das Abisolieren der Busadern überflüssig macht.
Über eine visuelle Anschlusskontrolle kann auch nach der Montage schnell der richtige Anschluss des PROFIBUS-Kabels überprüft werden.
Für eine verbesserte EMV-Verträglichkeit ist das Gehäuse des Steckers metallisiert.
Der EasyConnect® Stecker arbeitet in den erweiterten Umgebungstemperaturen von -25 °C bis +85 °C.
- Metallisiertes Gehäuse
- Keine verlierbaren Teile
- Integrierter schaltbarer Abschlusswiderstand
- Axialer-Kabelabgang
- Auch in Verpackungseinheiten von 10 bzw. 50 Stück erhältlich
- Die maximale Umgebungstemperatur für UL beträgt +60° C
PROFIBUS Stecker EasyConnect® 180°
Allgemeine Informationen
- Bestellnummer700-972-0CA50
- ArtikelnamePROFIBUS-Stecker, axial, EasyConnect®
- LieferumfangPROFIBUS-Stecker, Montageanleitung
- Abmessungen (TxBxH)35 x 17 x 70 mm
- Gewichtca. 50 g
- KabelabgangAxialer Kabelabgang, geeignet für FastConnect-Abisolierwerkzeug
PROFIBUS-Schnittstelle
- Protokollmax. 12 Mbit/s
- AnschlussSUB-D-Stecker, 9-polig
- PG-Anschlussbuchsenein
- PROFIBUS-BusleitungFC-Standard-Kabel starr oder flexibel 0,64 mm Ø, 60/75 °C Kupferkabel
Anschluss
- AnschlussartEasyConnect®
- Anzahl4
- Maximaler Außendurchmesser8,0 mm
Stromversorgung
- Betriebsspannung+ 4,75 … + 5,25 V DC (muss vom Endgerät kommen)
- Stromaufnahmemax. 35 mA
Umgebungsbedingungen
- Umgebungstemperatur-25 °C … +85 °C (Die maximale Umgebungstemperatur für UL beträgt +60 °C.)
- Transport- und Lagertemperatur-25 °C … +85 °C
- Relative Luftfeuchte70 % bei +25 °C
- Verschmutzungsgrad2
- SchutzartIP20
- ZulassungenCE, UL
- RoHSJa
- REACHJa
PROFIBUS Stecker EasyConnect® 180°
| Name | Version | Größe |
| PROFIBUS Stecker Beipackzettel | 01-2018 | 650 KB |
| EG-Konformitätserklärung | 10-2018 | 64 KB |
