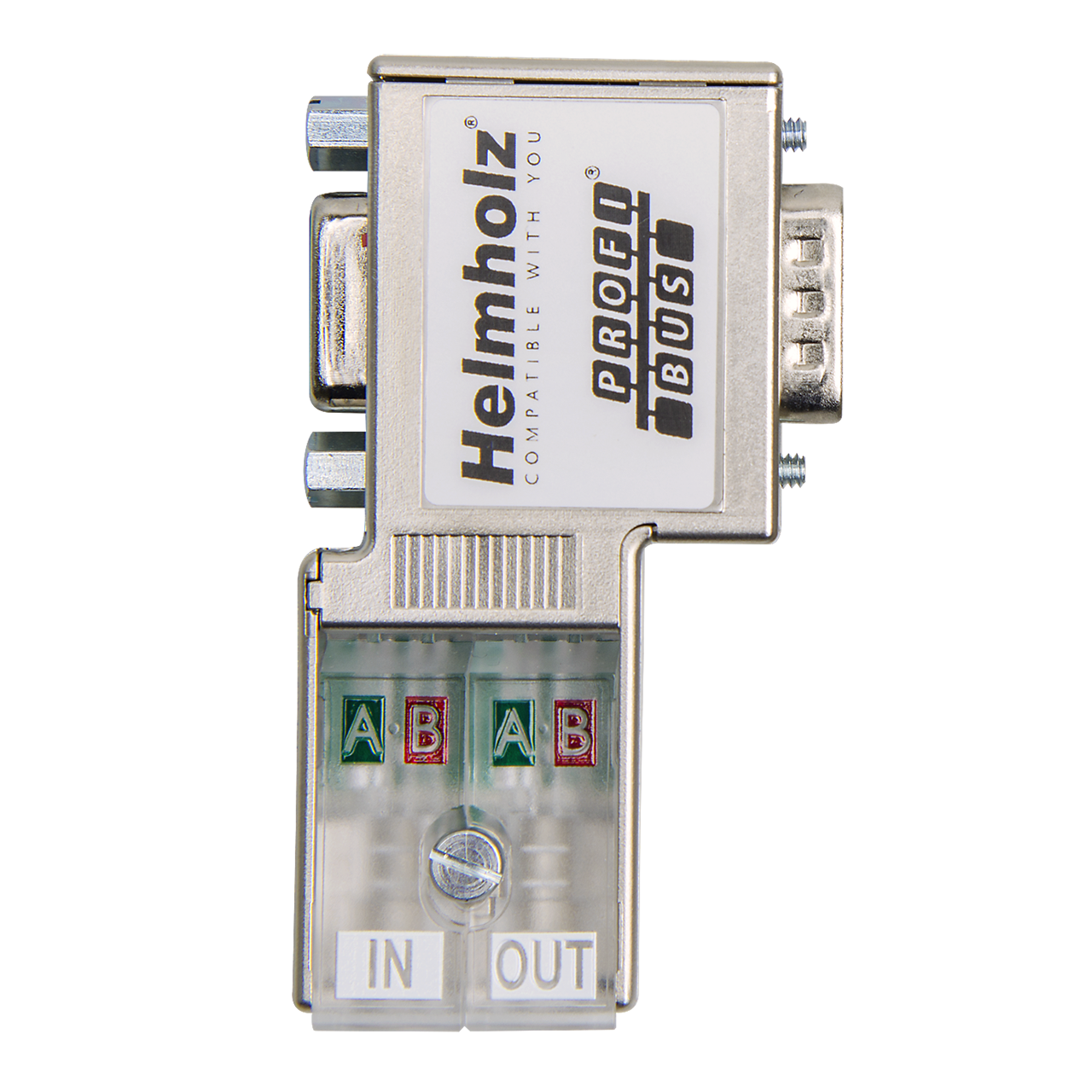

PROFIBUS Stecker EasyConnect® 90° mit PG
PROFIBUS Stecker - bewährt und weltweit im Einsatz.
52,80 €
PROFIBUS Stecker EasyConnect® 90° mit PG
Über eine visuelle Anschlusskontrolle kann auch nach der Montage schnell der richtige Anschluss des PROFIBUS-Kabels überprüft werden.
Für eine verbesserte EMV-Verträglichkeit ist das Gehäuse metallisiert.
Der EasyConnect® Stecker arbeitet in den erweiterten Umgebungstemperaturen von -25 °C bis +85 °C.
Über die integrierte PG-Schnittstelle können weitere Teilnehmer angeschlossen werden.
- Metallisiertes Gehäuse
- Keine verlierbaren Teile
- Integrierter schaltbarer Abschlusswiderstand
- 90°-Kabelabgang
- Schnellanschlusstechnik EasyConnect®
- Visuelle Anschlusskontrolle
- Auch in Verpackungseinheiten von 10 bzw. 50 Stück erhältlich
- Die maximale Umgebungstemperatur für UL beträgt +60° C
- integrierte PG-Schnittstelle
PROFIBUS Stecker EasyConnect® 90° mit PG
Allgemeine Informationen
- Bestellnummer700-972-0BB50
- ArtikelnamePROFIBUS-Stecker, 90 °, EasyConnect®, mit PG
- LieferumfangPROFIBUS-Stecker, Montageanleitung
- Abmessungen (TxBxH)40 x 17 x 72 mm
- Gewichtca. 40 g
- KabelabgangSenkrechter Kabelabgang, geeignet für FastConnect-Abisolierwerkzeug
PROFIBUS-Schnittstelle
- Anzahl1
- Übertragungsratemax. 12 Mbit/s
- AnschlussSUB-D-Stecker, 9-polig
- AbschlusswiderstandWiderstandskombination integriert und über Schiebeschalter zuschaltbar
- PG-AnschlussbuchseJa
- PROFIBUS-BusleitungFC-Standard-Kabel starr oder flexibel 0,64 mm Ø, 60/75 °C Kupferkabel
Anschluss
- AnschlussartEasyConnect®
- Anzahl4
- Maximaler Außendurchmesser8,0 mm
Stromversorgung
- Betriebsspannung+ 4,75 … + 5,25 V DC (muss vom Endgerät kommen)
- Stromaufnahmemax. 12,5 mA
Umgebungsbedingungen
- Umgebungstemperatur-25 °C … +85 °C (Die maximale Umgebungstemperatur für UL beträgt +60 °C.)
- Transport- und Lagertemperatur-25 °C … +85 °C
- Relative Luftfeuchte70 % bei +25 °C
- Verschmutzungsgrad2
- SchutzartIP20
- ZualssungenCE, UL
PROFIBUS Stecker EasyConnect® 90° mit PG
| Name | Version | Größe |
| PROFIBUS Stecker Beipackzettel | 01-2018 | 650 KB |
| PROFIBUS-Stecker, 90° EasyConnect, Anleitung | PROFIBUS-Stecker, 90° EasyConnect, Anleitung | 514 KB |
| EG-Konformitätserklärung | 10-2018 | 64 KB |
| Name | Version | Größe |
| PROFIBUS-Stecker, 90°, EasyConnect® mit PG, STEP files | 258 KB |
