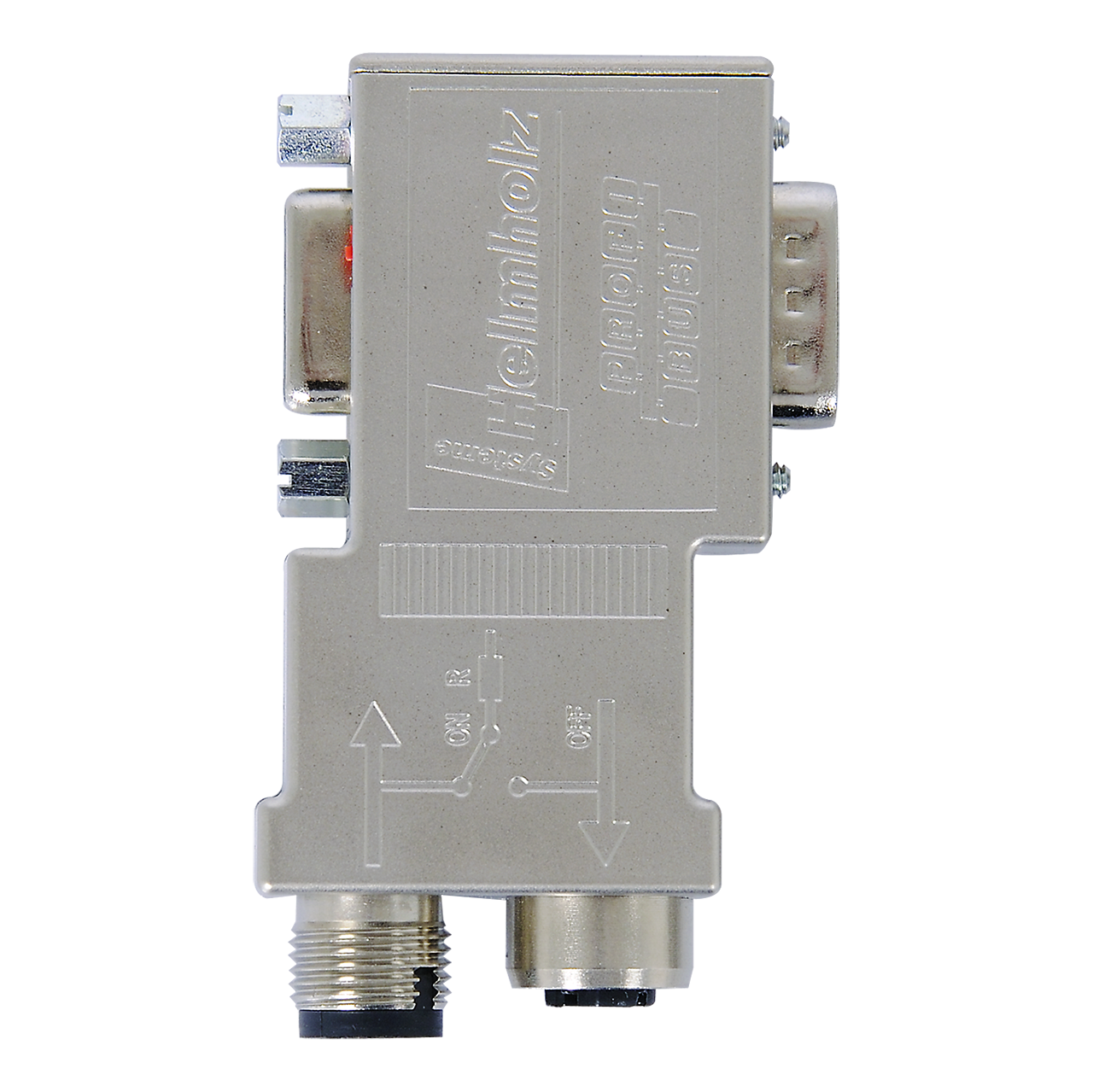

PROFIBUS Stecker mit Diagnose Schraubklemmen 90° M12 mit PG
PROFIBUS Stecker - bewährt und weltweit im Einsatz.
57,83 €
PROFIBUS Stecker mit Diagnose Schraubklemmen 90° M12 mit PG
Durch die Verwendung von vorkonfektionierten Systemkabeln sind Anschlussfehler hiermit ausgeschlossen. Der Montageaufwand reduziert sich auf ein Minimum.
Der Stecker verfügt über zwei M12-Anschlüsse und integrierte Abschlusswiderstände. Für eine verbesserte EMV Verträglichkeit ist das Gehäuse metallisiert.
Der PROFIBUS-Stecker arbeitet in den erweiterten Umgebungstemperaturen von -25 °C bis +85 °C.
Über die integrierte PG-Schnittstelle können weitere Teilnehmer angeschlossen werden.
- Metallisiertes Gehäuse
- Keine verlierbaren Teile
- Integrierter schaltbarer Abschlusswiderstand
- 90°-Kabelabgang
- Bewährte Schraubtechnik
- Auch in Verpackungseinheiten von 10 bzw. 50 Stück erhältlich
- Die maximale Umgebungstemperatur für UL beträgt +60° C
- integrierte PG-Schnittstelle
PROFIBUS Stecker mit Diagnose Schraubklemmen 90° M12 mit PG
Allgemeine Informationen
- Bestellnummer700-974-0BB12
- ArtikelnamePROFIBUS-Stecker, 90° M12, mit PG
- LieferumfangPROFIBUS-Stecker, Montageanleitung
- Abmessungen (TxBxH)41 x 17 x 70 mm
- Gewichtca. 60 g
Kabelabgang
- Senkrechter KabelabgangM12 Anschlüsse
PROFIBUS-Schnittstelle
- Anzahl1
- Übertragungsratemax. 12 Mbit/s
- AnschlussSUB-D-Stecker, 9-polig
- AbschlusswiderstandWiderstandskombination integriert und über Schiebeschalter zuschaltbar
- PG-Anschlussbuchseja, SUB-D, 9-polig
Anschluss
- AnschlussartM12
- Anzahl4
- Maximaler Außendurchmesser8,0 mm
Stromversorgung
- Betriebsspannung+ 4,75 … + 5,25 V DC (muss vom Endgerät kommen)
- Stromaufnahmemax. 12,5 mA
Umgebungsbedingungen
- Umgebungstemperatur-25 °C … +85 °C (Die maximale Umgebungstemperatur für UL beträgt +60 °C.)
- Transport- und Lagertemperatur-25 °C … +85 °C
- Relative Luftfeuchte70 % bei +25 °C
- Verschmutzungsgrad2
- SchutzartIP20
- ZulassungenCE, UL
PROFIBUS Stecker mit Diagnose Schraubklemmen 90° M12 mit PG
| Name | Version | Größe |
| Montageanleitung PROFIBUS-Stecker, 90°, Schraubtechnik, Diagnose | Montageanleitung PROFIBUS-Stecker, 90°, Schraubtechnik, Diagnose | 1 MB |
| EG-Konformitätserklärung | 04-2016 | 56 KB |
