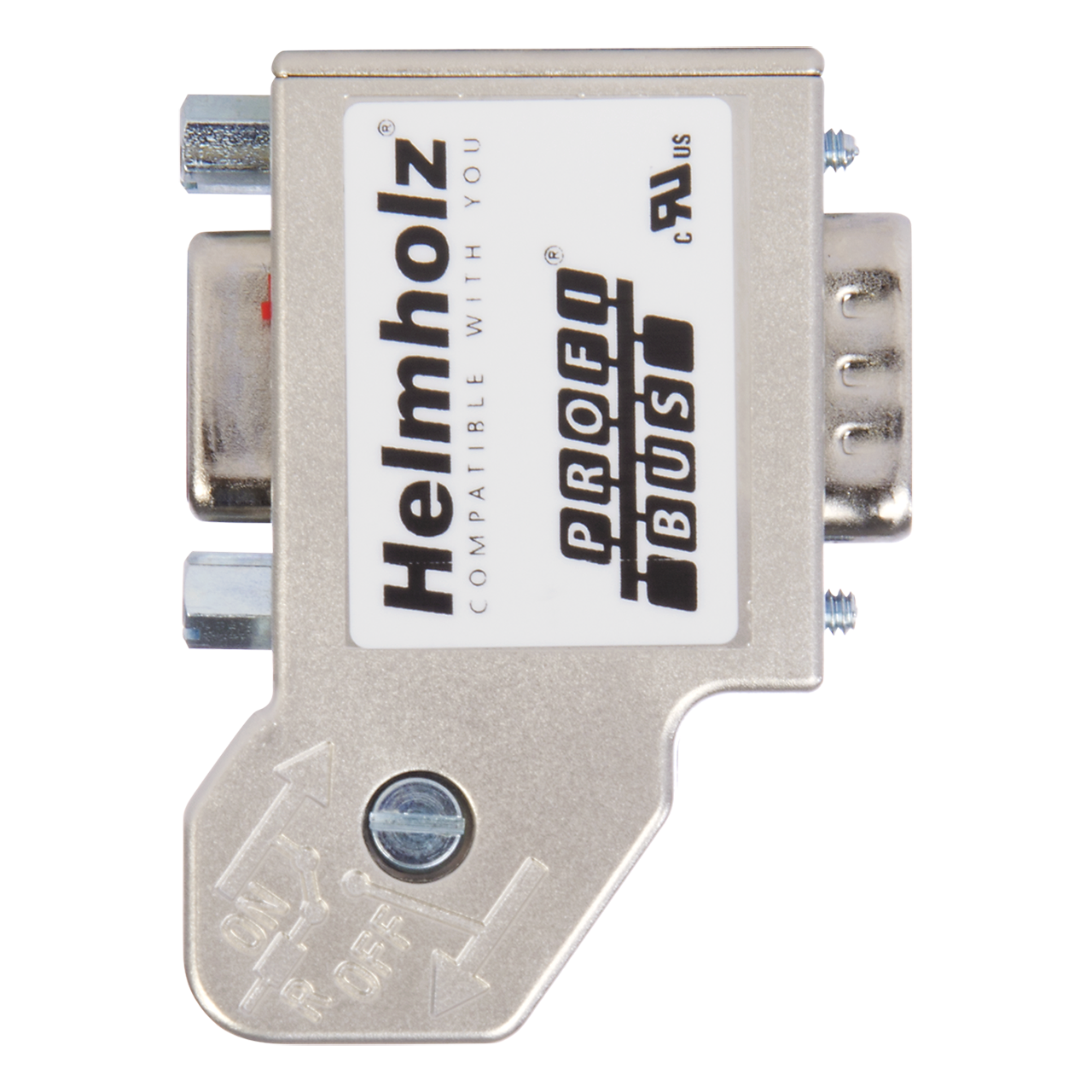

PROFIBUS Stecker Schraubklemmen 35° mit PG
PROFIBUS Stecker - bewährt und weltweit im Einsatz.
53,87 €
PROFIBUS Stecker Schraubklemmen 35° mit PG
Er ist schnell zu montieren und besitzt integrierte, zuschaltbare Abschlusswiderstände.
Für eine verbesserte EMV-Verträglichkeit ist das Gehäuse des Steckers metallisiert.
Der PROFIBUS-Stecker arbeitet in den erweiterten Umgebungstemperaturen von -25 °C bis +85 °C.
Über die integrierte PG-Schnittstelle können weitere Teilnehmer angeschlossen werden.
- Metallisiertes Gehäuse
- Keine verlierbaren Teile
- Integrierter schaltbarer Abschlusswiderstand
- 35°-Kabelabgang
- Bewährte Schraubtechnik
- Auch in Verpackungseinheiten von 10 bzw. 50 Stück erhältlich
- Die maximale Umgebungstemperatur für UL beträgt +60° C
- integrierte PG-Schnittstelle
PROFIBUS Stecker Schraubklemmen 35° mit PG
Allgemeine Informationen
- Bestellnummer700-972-0BB41
- ArtikelnamePROFIBUS-Stecker, 35°, Schraubtechnik, mit PG
- LieferumfangPROFIBUS-Stecker, Montageanleitung
- Abmessungen (TxBxH)40 x 17 x 54 mm
- Gewichtca. 40 g
- Kabelabgang35° gewinkelter Kabelabgang
PROFIBUS-Schnittstelle
- Anzahl1
- Übertragungsratemax. 12 Mbit/s
- AnschlussSUB-D-Stecker, 9-polig
- AbschlusswiderstandWiderstandskombination integriert und über Schiebeschalter zuschaltbar
- PG-Anschlussbuchseja, SUB-D, 9-polig
- PROFIBUS-Busleitung60/75 °C Kupferkabel bis 1,0 mm2
Anschluss
- AnschlussartReihenklemmen
- Anzahl4
- Maximaler Außendurchmesser8,0 mm
Stromversorgung
- Betriebsspannung+ 4,75 … + 5,25 V DC (muss vom Endgerät kommen)
- Stromaufnahmemax. 12,5 mA
Umgebungsbedingungen
- Umgebungstemperatur-25 °C … +85 °C (Die maximale Umgebungstemperatur für UL beträgt +60 °C.)
- Transport- und Lagertemperatur-25 °C … +85 °C
- Relative Luftfeuchte70 % bei +25 °C
- Verschmutzungsgrad2
- SchutzartIP20
- ZulassungenCE, UL
PROFIBUS Stecker Schraubklemmen 35° mit PG
| Name | Version | Größe |
| PROFIBUS Stecker Beipackzettel | 05-2015 | 640 KB |
| EG-Konformitätserklärung | 10-2018 | 64 KB |
