PROFINET/CAN-Gateway, SAE J1939

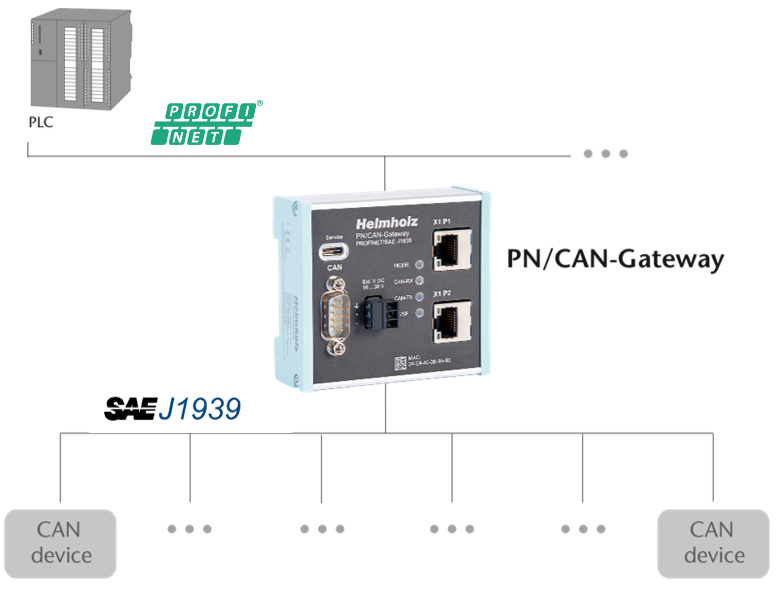

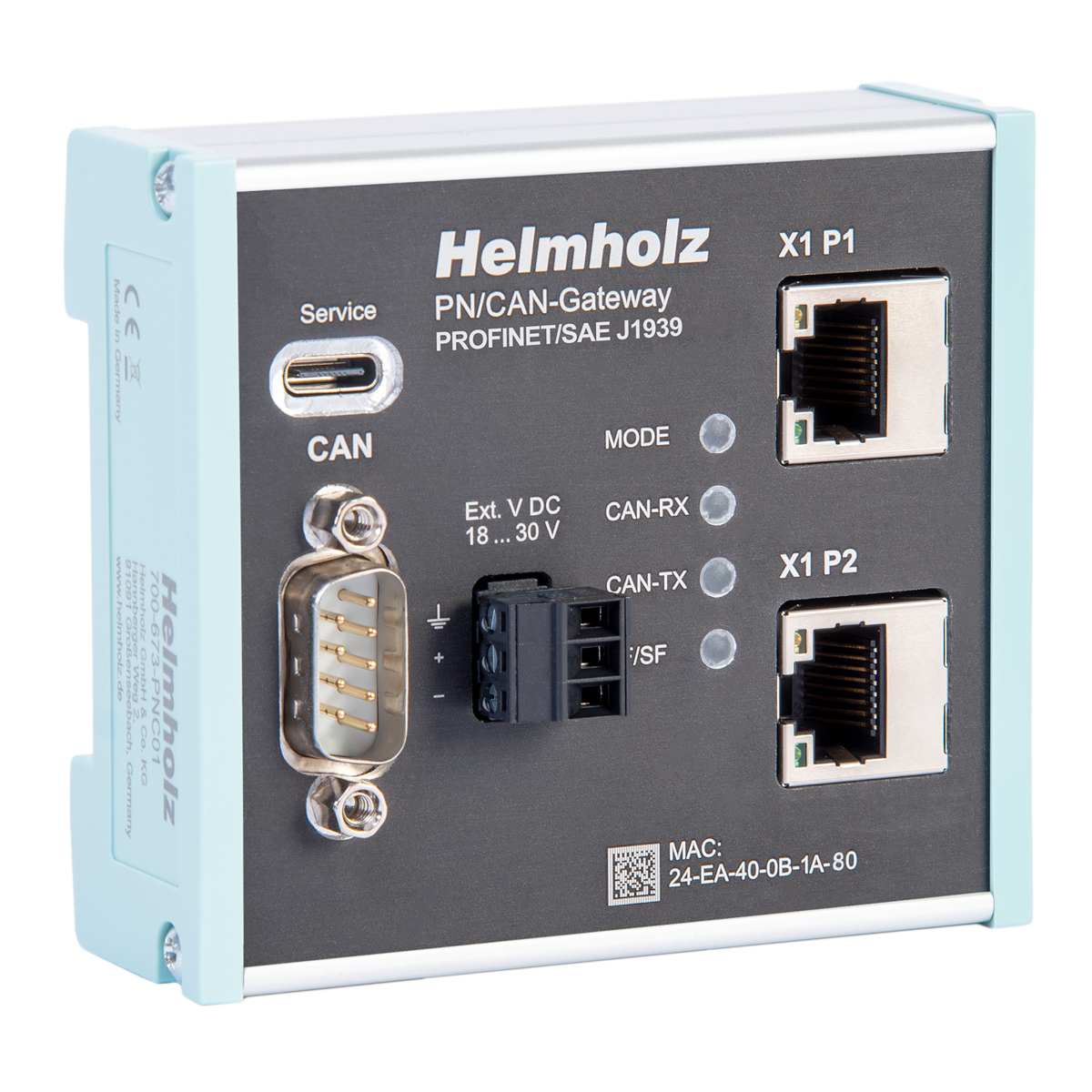

Mit dem PN/CAN-Gateway ist eine einfache und unkomplizierte Anbindung von CAN-Geräten an ein PROFINET-Netzwerk möglich.
581,00 €
PROFINET/CAN-Gateway, SAE J1939
Das PN/CAN-Gateway SAE J1939 kann als vollständiges SAE J1939 Device eingesetzt oder auch für die Simulation und Diagnose eines SAE J1939 Netzwerkes verwendet werden. Die Daten der Parameter Groups (PGNs) können direkt im E/A Datenbereich der SPS ausgetauscht werden.
Das Gateway wird mit Hilfe einer GSDML über die PROFINET Projektierung vollständig konfiguriert und benötigt keine zusätzliche Software. Die Source Adresse (SA) ist frei einstellbar. Es sind Single und Multi-Package Messages in der direkten Kommunikation und als Requests frei verfügbar. Zusätzlich kann das Gerät als passiver Teilnehmer zu transparenten Mitlesen von PGN Messages eines SAE J1939 Netzwerkes verwendet werden.
Die Features MRP (Medienredundanz) sowie umfangreiche Diagnosefunktionen und eine Schnittstelle zur Online-Diagnose runden die Leistungsmerkmale des PN/CAN-Gateways ab.
- Vollständiges SAE J1939 Device
- Broadcast und TP Protokolle
- Unterstützt PDU1 Format (dynamische DA) und PDU2 Format (Group Extensions)
- Protocol Abort Reasons direkt im Input Bereich lesbar
- Parametrierbare Priorität und EDP
- Parametrierbarer Geräte-Name inklusiv des Arbitrary Address Capable Bits
- Dynamisch definierbare SA/DA
- Automatisches Antworten auf Requests der parametrierten PGNs
- PGN Requests für Single- und Multi-Reponses (z.B. Diagnosen)
- Zyklisches Senden und zeitüberwachtes Empfangen von Single Package und Multi Package PGNs mit parametrierbarem Timings
- Event-getriggertes Senden von PGNs
- Transparenter SAE J1939 Protokollzugriff
- Bis zu 1420 Bytes Eingangs- und 1420 Bytes Ausgangsdaten auf PROFINET
- PROFINET Medienredundanz (MRP-Client)
- Konfiguration über GSDML-Datei
- Keine weitere Konfigurationssoftware oder Hantierungsbausteine notwendig
- USB-Device Schnittstelle zur Online-Diagnose und Firmwareupdate
PROFINET/CAN-Gateway, SAE J1939
Allgemeine Informationen
- Bestellnummer700-673-PNC01
- ArtikelnamePN/CAN-Gateway, PROFINET/SAE J1939
- LieferumfangPN/CAN-Gateway mit Spannungsversorgungsstecker
- Abmessungen (TxBxH)35 x 84 x 76 mm
- Gewichtca. 160 g
PROFINET-Schnittstelle
- Anzahl1
- Anschluss2x RJ45, integriwerter Switch
- Übertragungsrate100 Mbit/s
- ProtokollPROFINET IO nach IEC 61158-6-10
- E/A-Abbild Größemax. 1440 Bytes Eingangs- / 1440 Bytes Ausgangsdaten
- FeaturesMedienredundanz (MRP)
- automatische Adressierung
- Topologieerkennung (LLDP, DCP)
- Diagnosealarme
- PROFINET Conformance Class C
CAN-Schnittstelle
- Anzahl1
- TypISO/DIN 11898-2 CAN High Speed physical Layer
- Übertragungsrate50, 100, 125, 250, 500, 800, 1000 Kbit/s
- ProtokollSAE J1939 Device und transparent
- AnschlussSUB-D Stecker 9 pol.
USB-Schnittstelle
- ProtokollUSB 2.0 Device, Full Speed
- AnschlussMini-USB
- Potentialtrennung1,5 kV
Statusanzeige
- Funktions-Status3 LEDs
- Ethernet-Status4 LEDs
Stromversorgung
- BetriebsspannungDC 24 V (18...30 V DC)
- Stromaufnahmemax. 150 mA bei 24 V DC
- Verlustleistung4 W
Umgebungsbedingungen
- Umgebungstemperatur-20 °C ... +60°C
- Transport- und Lagertemperatur-20 °C … +80 °C
- Relative Luftfeuchte95 % r. H. ohne Betauung
- Verschmutzungsgrad2
- SchutzartIP20
- Einbaulagebeliebig
- ZulassungenCE
PROFINET/CAN-Gateway, SAE J1939
| Name | Version | Größe |
| EG-Konformitätserklärung | 06-2019 | 78 KB |
| Name | Version | Größe |
| Feldbus-Netze einfach verbinden – mit den Helmholz PROFINET Gateways | 10-2023 | 1 MB |
| Name | Version | Größe |
| IPSet, OpenSource Lizenzbestimmungen | 25 KB |
| Name | Version | Größe |
| IPSet | 1.04.016 | 23 MB |
| PN/CAN-Gateway PROFINET/SAE J1939, GSDML file | 20201003 | 13 KB |
| PN/CAN-Gateway PROFINET/SAE J1939, Firmware Historie | V3.02 | 1,017 B |
| Name | Version | Größe |
| PN/CAN-Gateway, USB driver | 1.24 | 7 KB |
| Name | Version | Größe |
| PN/CAN-Gateway, STEP files | 2 MB | |
