PROFINET Koppler, Modbus/TCP
Kleine Sprachtalente! Mit den Helmholz Feldbuskopplern verbinden Sie unterschiedliche Feldbussysteme komfortabel auf der E/A-Ebene. Eine aufwendige CPU-zu-CPU-Kommunikation kann dadurch entfallen. Die Integration erfolgt je nach Feldbus über Gerätebeschreibungsdateien wie bspw. GSD, GSDML oder EDS.
530,00 €
PROFINET Koppler, Modbus/TCP

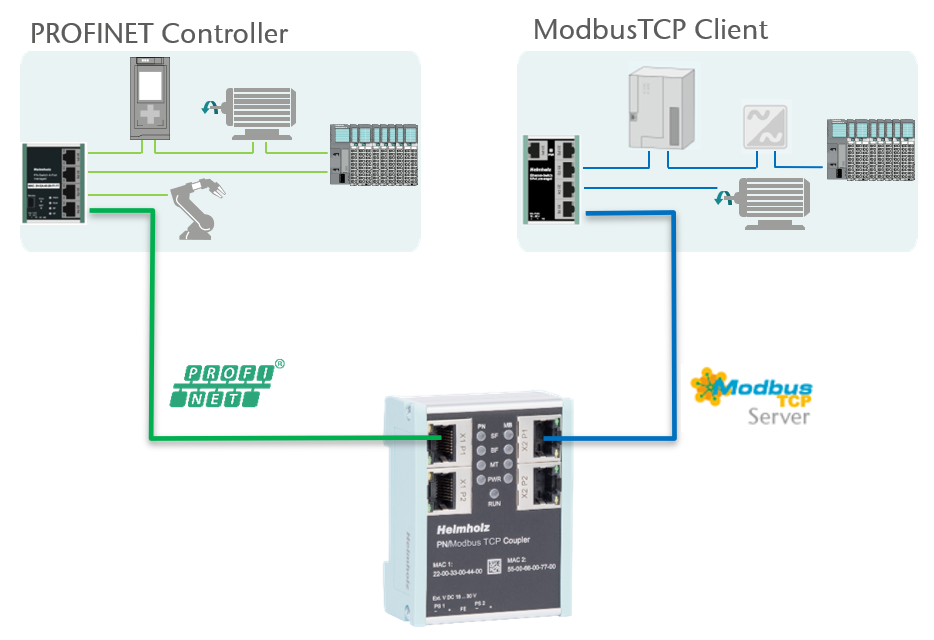

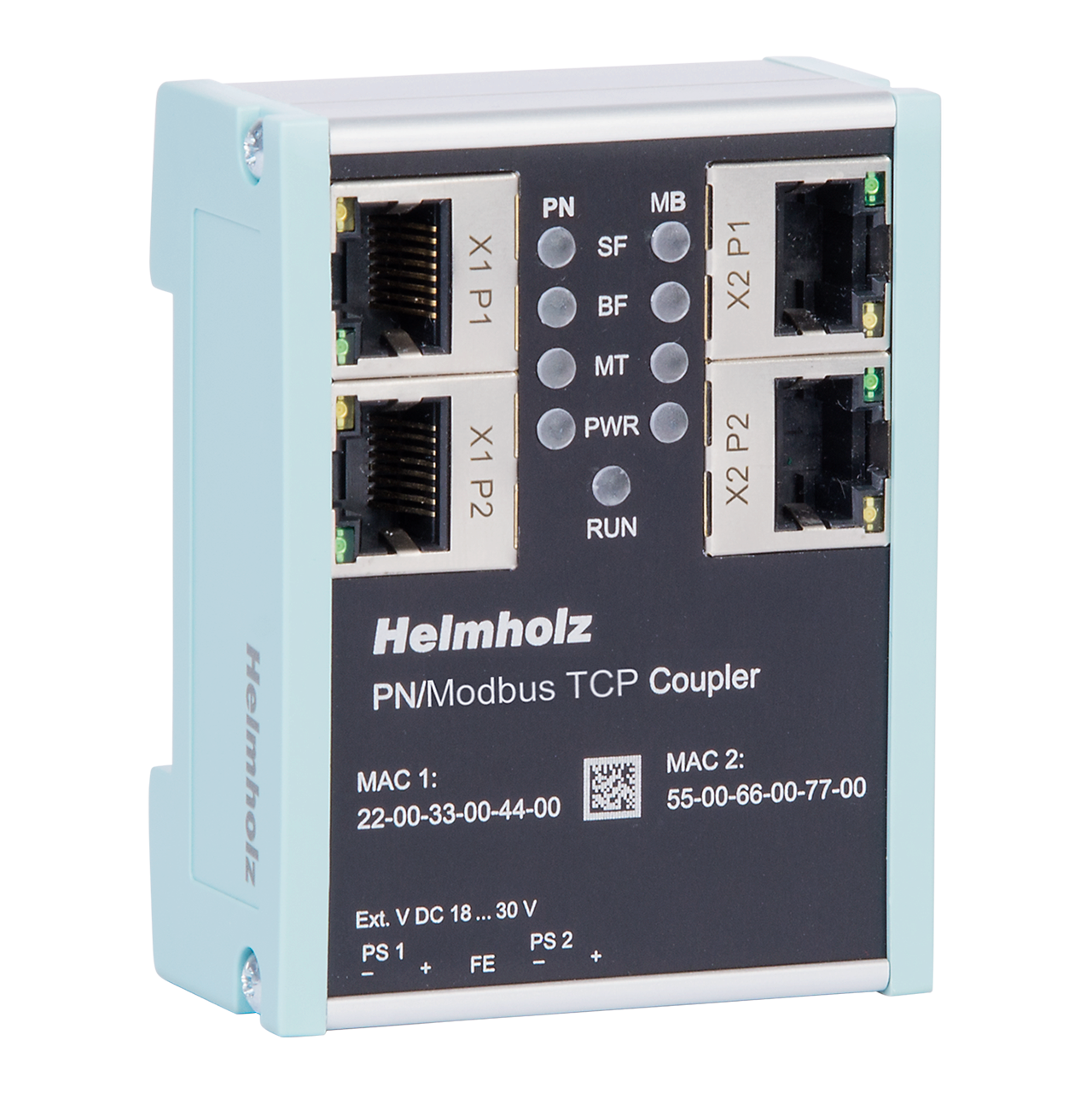

Mit dem PN/ModbusTCP Coupler ist eine einfache und unkomplizierte Anbindung eines PROFINET-Netzwerks mit einem ModbusTCP Netzwerk möglich. Der PN/ModbusTCP Coupler erlaubt die Datenübertragung zwischen einem PROFINET-Controllern und ModbusTCP Teilnehmern. Empfangene Eingangsdaten auf einer der Netzwerkseiten werden als Ausgangsdaten auf der anderen Netzwerkseite zur Verfügung gestellt. Der EA-Datenaustausch findet live und so schnell wie möglich ohne weitere Hantierungsbauseine statt.
Die maximale Größe der übertragenen Daten beträgt 1024 Bytes Ein-/Ausgangsdaten. Es stehen bis zu 300 Slots für EA-Module zur Verfügung über die die PROFINET-Daten mit dem ModbusTCP Coils, Inputs und Registern beliebig verbunden werden können. Der volle ModbusTCP Adressraum von 65536 Coils, Inputs und Registern wird unterstützt.Die Einbindung in das SPS Engineering-Tool wird durch eine GSDML-Datei ermöglicht, eine spezielle Konfigurationssoftware oder Hantierungsbausteine sind nicht nötig.
Der PN/ModbusTCP Coupler stellt neben der PROFINET/ModbusTCP Kommunikation auch noch einen MQTT Publisher auf beiden Netzwerkseiten zur Verfügung. Damit können die über das Gateway ausgetauschten Werte auch über MQTT an Visualisierungs- oder Betriebsdatenerfassungssysteme verteilt werden.
- Sehr kompakte Bauform zur Hutschienenmontage
- Redundante Stromversorgung
- Galvanische Trennung der Netzwerke
- Bis zu 1024 Byte Ein-/Ausgangsdaten
- 300 konfigurierbare Slots für PROFINET IO-Daten
- Unterstütz den vollen ModbusTCP Adressraum bei freier Zuordnung der IO-Daten
- Unterstützt mehrere gleichzeitig zugreifende ModbusTCP Clients
- Konfiguration nur mit GSDML-Datei, keine weitere Software nötig
- MQTT-Publisher auf beiden Netzwerkseiten (PROFINET & ModbusTCP)
PROFINET Koppler, Modbus/TCP
Allgemeine Informationen
- Bestellnummer700-159-3MB02
- ArtikelnamePN/ModbusTCP Coupler
- LieferumfangPN/ModbusTCP Coupler mit Spannungsversorgungsstecker
- Abmessungen (TxBxH)32,5 x 58,5 x 76 mm
- Gewichtca. 135 g
PROFINET-Schnittstelle (X1)
- Anzahl1
- Anschluss2 x RJ45, integrierter Switch
- ProtokollPROFINET IO nach IEC 61158-6-10
- Übertragungsrate100 Mbit/s vollduplex
- E/A-Abbild Größemax. 1024 Byte Eingangs- / 1024 Byte Ausgangsdaten
- Anzahl projektierbare Slots300
- FeaturesMedienredundanz (MRP-Client)
- automatische Adressierung
- Topologieerkennung (LLDP, DCP)
- Diagnosealarme
- PROFINET Conformance Class B
ModbusTCP-Schnittstelle (X2)
- Anzahl1
- Anschluss2x RJ45, integrierter Switch
- ProtokollModbusTCP Server
- Übertragungsrate10/100 Mbit/s vollduplex
- E/A-Abbild Größe65536 Coil Bits
- 65536 Discrete Input Bits
- 65536 Input Register
- 65536 Holding Register
- Unterstützte Modbus Funktionscodes1, 2, 3, 4, 5, 6, 15, 22, 23
Statusanzeige
- Funktions-Status9 LEDs
- Ethernet-Status8 LEDs
Stromversorgung
- Betriebsspannung24 V DC (18...30 V DC)
- Stromaufnahmemax. 140 mA bei 24 V DC
- VerlustleistungMax. 3,4 W
Umgebungsbedingungen
- Umgebungstemperatur0 °C bis 60 °C
- Transport- und Lagertemperatur-20 °C bis 80 °C
- SchutzartIP 20
- Einbaulagebeliebig
- ZulassungenCE, UL
UL
- ULUL 61010-1 / UL 61010-2-201
- Surrounding Air TemperatureDC 24 V (18 ... 28 VDC, SELV and limited energy circuit)
- Pollution degree2
- AltitudeUp to 2000m
- Temperature cable rating87 °C
PROFINET Koppler, Modbus/TCP
| Name | Version | Größe |
| PN/ModbusTCP Coupler, Quick Start Guide | 5 | 1 MB |
| PN/ModbusTCP Coupler, PROFINET-Zertifikat | 83 KB | |
| EU-Konformitätserklärung | 04-2020 | 54 KB |
| Name | Version | Größe |
| Feldbus-Netze einfach verbinden – mit den Helmholz PROFINET Gateways | 10-2023 | 1 MB |
| Name | Version | Größe |
| PN/ModbusTCP Coupler, GSDML file | 20200810 | 9 KB |
| PN/ModbusTCP Coupler, Firmware | V1.00.110 | 10 MB |
| IPSet | 1.04.016 | 23 MB |
| Name | Version | Größe |
| PN/ModbusTCP Coupler V1, STEP files | 6 MB | |
| PN/ModbusTCP Coupler V2, STEP files | 14 MB | |
| EPLAN Data Portal, Helmholz Produktmakros |
