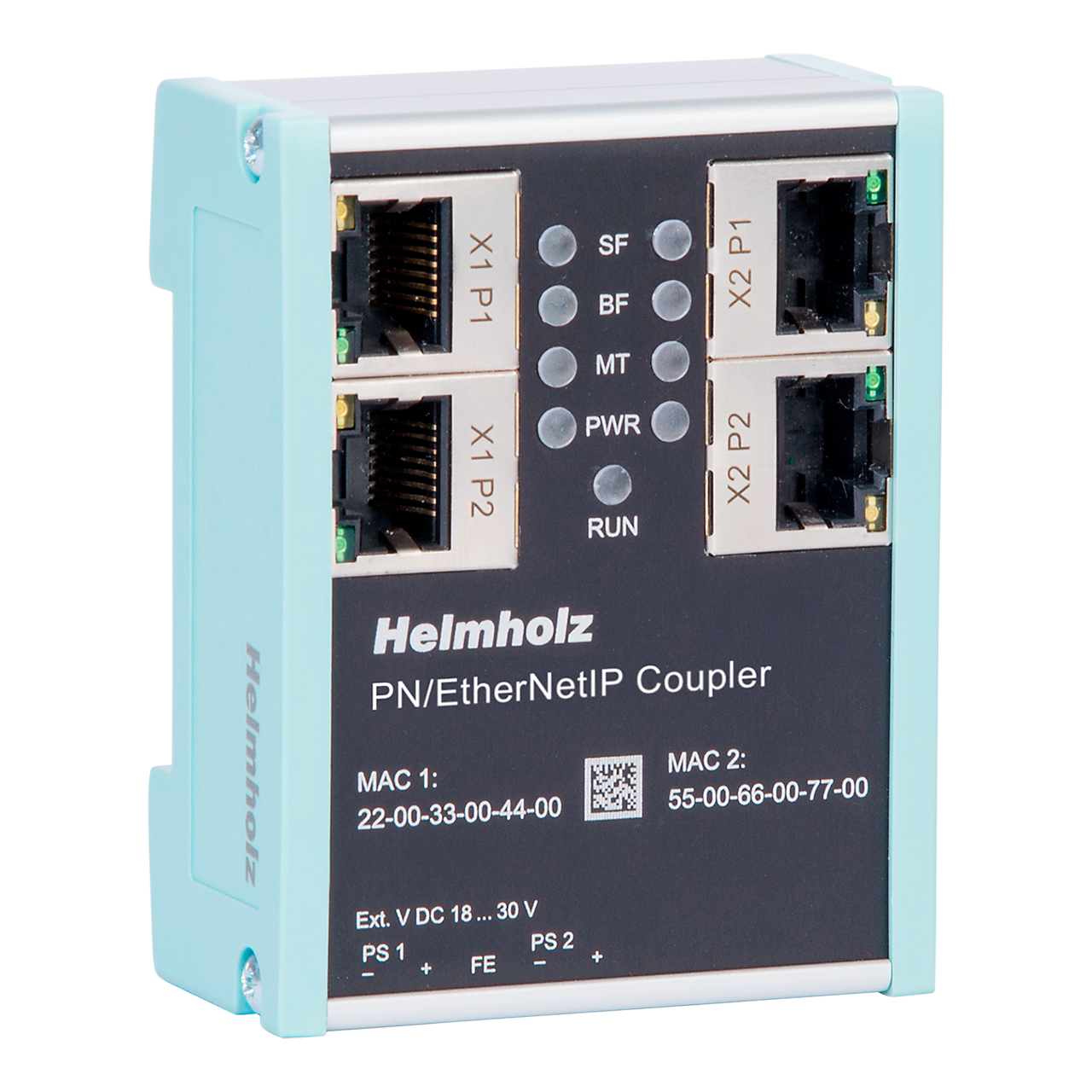

PROFINET Koppler, EtherNet/IP
Kleine Sprachtalente! Mit den Helmholz Feldbuskopplern verbinden Sie unterschiedliche Feldbussysteme komfortabel auf der E/A-Ebene. Eine aufwendige CPU-zu-CPU-Kommunikation kann dadurch entfallen. Die Integration erfolgt je nach Feldbus über Gerätebeschreibungsdateien wie bspw. GSD, GSDML oder EDS.
530,00 €
PROFINET Koppler, EtherNet/IP

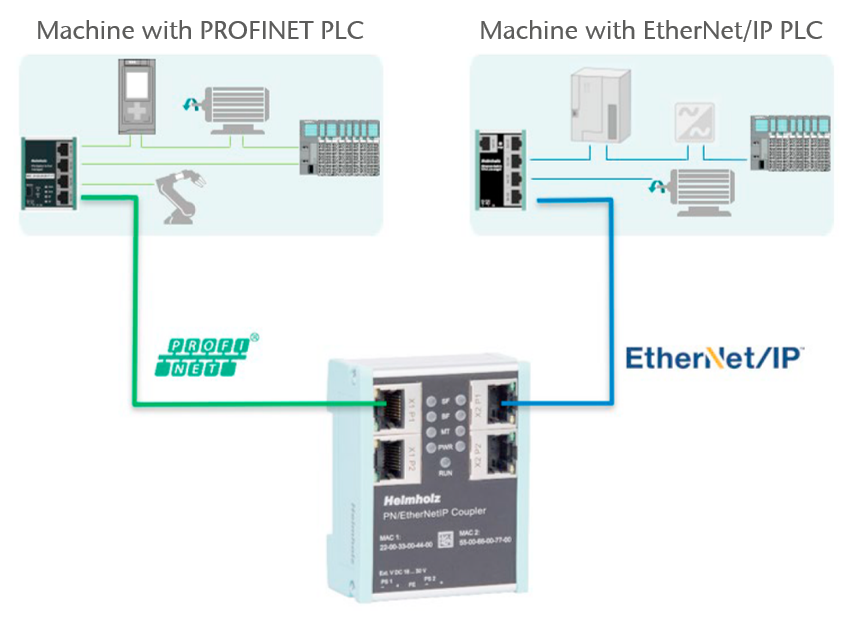

Mit dem PN/EtherNetIP Coupler ist eine einfache und unkomplizierte Anbindung einer PROFINET-Maschine zu einer EtherNet/IP Maschine möglich. Der PN/EtherNetIP Coupler erlaubt die Datenübertragung zwischen einem PROFINET-Controllern und einer EtherNet/IP-SPS.
Empfangene Eingangsdaten auf einer der Netzwerkseiten werden als Ausgangsdaten auf der anderen Netzwerkseite der SPS zur Verfügung gestellt. Der EA-Datenaustausch findet live und so schnell wie möglich ohne weitere Hantierungsbausteine statt.
Die maximale Größe der übertragbaren EA-Daten beträgt 1024 Bytes. Es können bis zu 3 Input- und 3 Output-Assemblies auf der EtherNet/IP Netzwerkseite konfiguriert werden. Es stehen bis zu 300 Slots für EA-Module zur Verfügung.
Die Einbindung in das SPS Engineering-Tool wird durch eine GSDML-Datei ermöglicht, eine extra Konfigurationssoftware ist nicht nötig. Die Konfiguration der auszutauschenden EA-Daten wird im Siemens Engineering-Tool durchgeführt. Eine zur Konfiguration passende EDS-Datei kann dann im Anschluss vom PN/EtherNetIP Coupler von der Webseite heruntergeladen und zur Konfiguration der EtherNet/IP SPS verwendet werden.
- Sehr kompakte Bauform zur Hutschienenmontage
- Redundante Stromversorgung
- Galvanische Trennung der Netzwerke
- Bis zu 1024 Byte Ein-/Ausgangsdaten
- 300 konfigurierbare Slots für PROFINET IO-Daten
- 3 Input- und 3 Output-Assemblies
- Konfiguration nur mit GSDML-Datei, keine weitere Software nötig
- EDS-Datei herunterladbar
- Webseite zur Diagnose
- MQTT-Publisher auf beiden Netzwerkseiten (PROFINET & Ethernet/IP)
PROFINET Koppler, EtherNet/IP
Allgemeine Informationen
- Bestellnummer700-160-3EN02
- ArtikelnamePN/EtherNetIP Coupler
- LieferumfangPN/EtherNetIP Coupler mit Spannungsversorgungsstecker
- Abmessungen (TxBxH)32,5 x 58,5 x 76 mm
- Gewichtca. 135 g
PROFINET-Schnittstelle (X1)
- Anzahl1
- Anschluss2 x RJ45 mit integriertem Switch
- ProtokollPROFINET IO Device nach IEC 61158-6-10
- Übertragungsrate100 Mbit/s vollduplex
- E/A-Abbild Größemax. 1024 Byte Eingangs- / 1024 Byte Ausgangsdaten
- Anzahl projektierbare Slots300
- FeaturesMedienredundanz (MRP)
- automatische Adressierung
- Topologieerkennung (LLDP, DCP)
- Diagnosealarme
- PROFINET Conformance Class B
EtherNet/IP-Schnittstelle (X2)
- Anzahl1
- Anschluss2x RJ45, integrierter Switch
- ProtokollEtherNet/IP
- Implizites Messaging (Transport Class 1)
- Explizites Messaging (Transport Class 3)
- Übertragungsrate10/100 Mbits/s, voll-/halbduplex
- E/A Abbild Größe3x Input Assemblies + 3x Output Assemblies
- zusammen maximal 1024 Bytes Daten
- Nummer der Assemblies einstellbar
Statusanzeige
- Funktions-Status9 LEDs
- Ethernet-Status8 LEDs
Stromversorgung
- BetriebsspannungDC 24 V (18...30 V DC)
- Stromaufnahmemax. 140 mA bei 24 V DC
- VerlustleistungMax. 3,4 W
Umgebungsbedingungen
- Umgebungstemperatur0 °C bis 60 °C
- Transport- und Lagertemperatur-20 °C bis 80 °C
- Relative Luftfeuchte95% ohne Betauung
- SchutzartIP 20
- Einbaulagebeliebig
- ZulassungenCE, UL
UL
- ULUL 61010-1 / UL 61010-2-201
- Voltage supplyDC 24 V (18 ... 28 VDC, SELV and limited energy circuit)
- Pollution degree2
- AltitudeUp to 2000m
- Temperature cable rating87 °C
PROFINET Koppler, EtherNet/IP
| Name | Version | Größe |
| PN/EthernetIP Coupler, Quick Start Guide | 4 | 828 KB |
| PN/EthernetIP Coupler, PROFINET-Zertifikat | 82 KB | |
| EU-Konformitätserklärung | 04-2020 | 53 KB |
| Name | Version | Größe |
| Feldbus-Netze einfach verbinden – mit den Helmholz PROFINET Gateways | 10-2023 | 1 MB |
| Name | Version | Größe |
| PN/EtherNetIP Coupler, GSDML file | 20220518 | 11 KB |
| PN/EtherNetIP Coupler, Firmware | V1.04.006 | 12 MB |
| IPSet | 1.04.016 | 23 MB |
| Name | Version | Größe |
| PN/EtherNetIP Coupler, STEP files | 13 MB | |
| EPLAN Data Portal, Helmholz Produktmakros |
