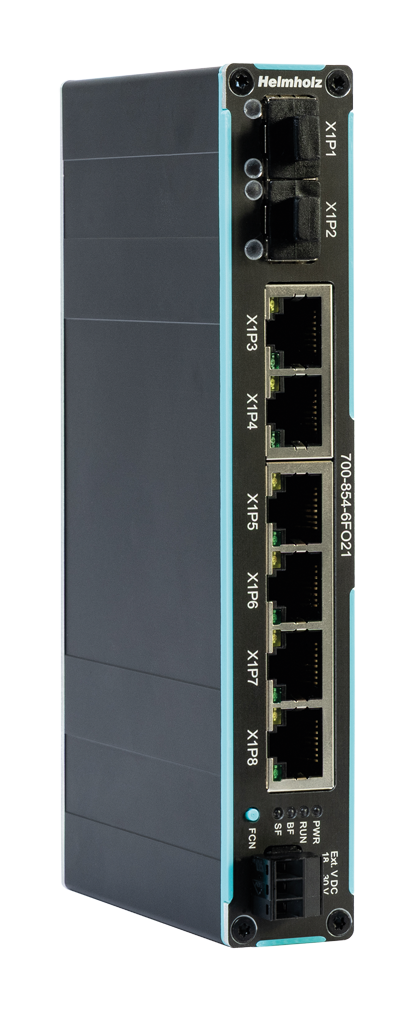

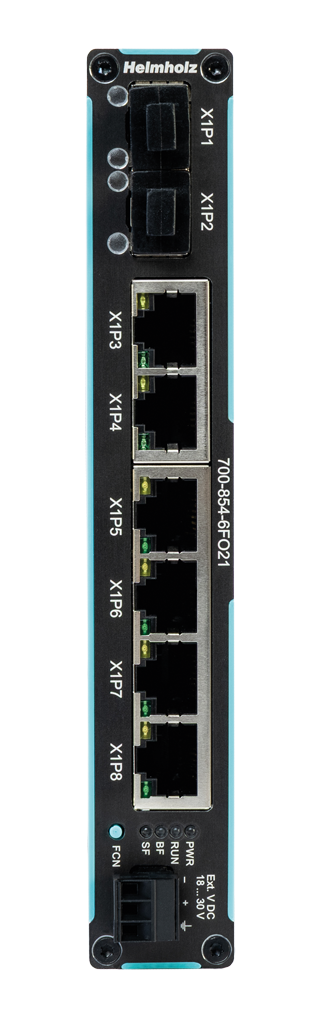

FLEXtra SLIM PROFINET-Switch, managed 6x RJ45, 2x SFP, 1GBit
Eine der wichtigsten Funktionen eines managed PROFINET-Switches ist die Priorisierung des PROFINET-Telegramm-Verkehrs im Maschinennetzwerk. Mittels GSDML-Datei integrieren Sie den Switch wie gewohnt in Ihre Automatisierungsumgebung.595,00 €
FLEXtra SLIM PROFINET-Switch, managed 6x RJ45, 2x SFP, 1GBit
Der managed Switch kann unterscheiden, ob es sich bei dem Telegramm um eine Webanfrage, eine FTP-Dateiübertragung, einen Medienstream oder ein PROFINET-Telegramm handelt. Bei hoher Übertragungslast können somit die wichtigen Telegramme priorisiert werden, um zu verhindern, dass es zu Telegrammverlusten kommt.
Die unterstützten PROFINET-Protokolle, wie z.B. LLDP, DCP oder auch Diagnose-Alarme, können einfach parametriert und verwaltet werden.
Technische Vorteile beim Einsatz eines PROFINET-Switches
- Priorisierung von PROFINET-Telegrammen
- Zuweisung einer Konfiguration über den Gerätenamen
- Nachbarschaftserkennung
- Gerätetausch ohne Programmiergerät
- Ringredundanz
- Jeder Port kann aktiviert oder deaktiviert werden
- Diagnosemeldungen bei Netzwerkproblemen
- Identifikation und Maintenance Daten
- PROFINET Conformance Class B
- Integration in das Automatisierungsnetzwerk mit GSDML-Datei
- Schnelle und einfache Konfiguration und Diagnose über PROFINET und Webinterface
- LLDP, DCP, SNMP, Diagnose-Alarme
- VLAN
- Medienredundanz: MRP-Client
- RSTP
- PROFINET Device Scanner
- Port-Mirroring
- Netzwerkstatistiken (Frames, Fehler)
- Managed Switch mit 6 x 100/1000 Mbit/s RJ45 Ports + 2x SFP-Ports 1000MBit/s
- schmale Bauform für die Hutschiene
FLEXtra SLIM PROFINET-Switch, managed 6x RJ45, 2x SFP, 1GBit
Allgemein
- Artikelnummer700-854-6FO21
- NameFLEXtra SLIM PROFINET-Switch FO 8-Port, managed, 1 GBit
- LieferumfangPROFINET-Switch FO 8-Port mit Spannungsversorgungsstecker
- Abmessungen (T x B x H)80 x 25 x 157 mm
- GewichtCa. 280 g
PROFINET/Ethernet Schnittstellen (X1)
- Anzahl / Anschluss6 x RJ45;
- 2 x Fiber Optic (FO) für SFP Transceiver Module, Singlemode oder Multimode
- integrierter Switch
- ÜbertragungsrateRJ45: 10/100/1000 Mbit/s
- SFP: 1000 Mbit/s
- ProtokollPROFINET IO Device nach IEC 61158-6-10
- FeaturesPROFINET Conformance Class B (in Vorbereitung), Netload Class III, Medienredundanz (MRP), Automatische Adressierung (DCP) und Topologieerkennung (LLDP), Diagnosealarme, VLAN, SNMP V2/V3, Port-Mirroring, Port Statistiken
Statusanzeige
- Funktions-Status4 LEDs (PWR, RUN, BF, SF)
- Ethernet-Status16 LEDs, zweifarbig
Stromversorgung
- SpannungsversorgungDC 24 V, 18 … 30 V DC
- Stromaufnahmemax. 310 mA bei DC 24 V
- Verlustleistungmax. 7,4 W
Umgebungsbedingungen
- Zulässige Umgebungstemperatur-40 °C ... +70°C
- Transport- und Lagertemperatur-40 °C ... +85°C
- Relative Luftfeuchte95 % r. H. ohne Betauung
- SchutzartIP20
- EinbaulageBeliebig
- ZulassungenCE, PROFINET Conformance Class B (in Vorbereitung)
FLEXtra SLIM PROFINET-Switch, managed 6x RJ45, 2x SFP, 1GBit
| Name | Version | Größe | |
| FLEXtra SLIM PROFINET-Switch, Quickstart Guide | 2 | 918 KB | Download |
| FLEXtra SLIM PROFINET-Switch, Handbuch | 3 | 2,8 MB | Download |
| Name | Version | Size | |
| GSDML-Dateien | 7-2026 | 8 KB | Download |
| Name | Version | Größe | |
| IPSet | 1.04.016 | 23 MB | Download |
| IPSet, OpenSource license terms | Download |
| Name | Version | Size | |
| Vorteile eines PROFINET-Switch | 6 | 2 MB | Download |
| PROFINET FAQ | 2 | 190 KB | Download |
| Automatisierung und IT-Welt in einem Gerät | 10-2023 | Download |
| Name | Version | Größe | |
| Automatisierung innovativ vernetzen – PROFINET und Ethernet-Switches | 3-2026 | 2 MB | Download |
