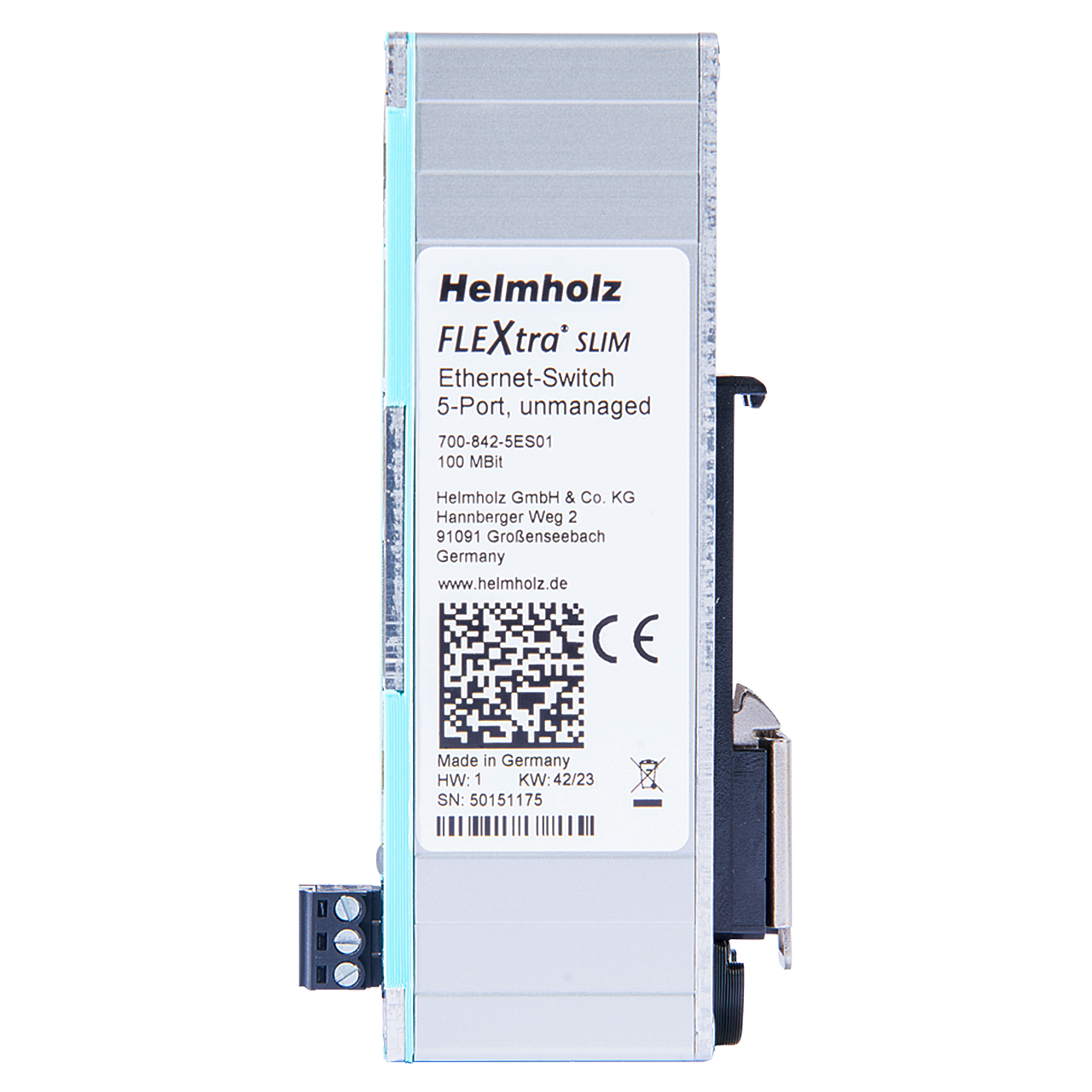

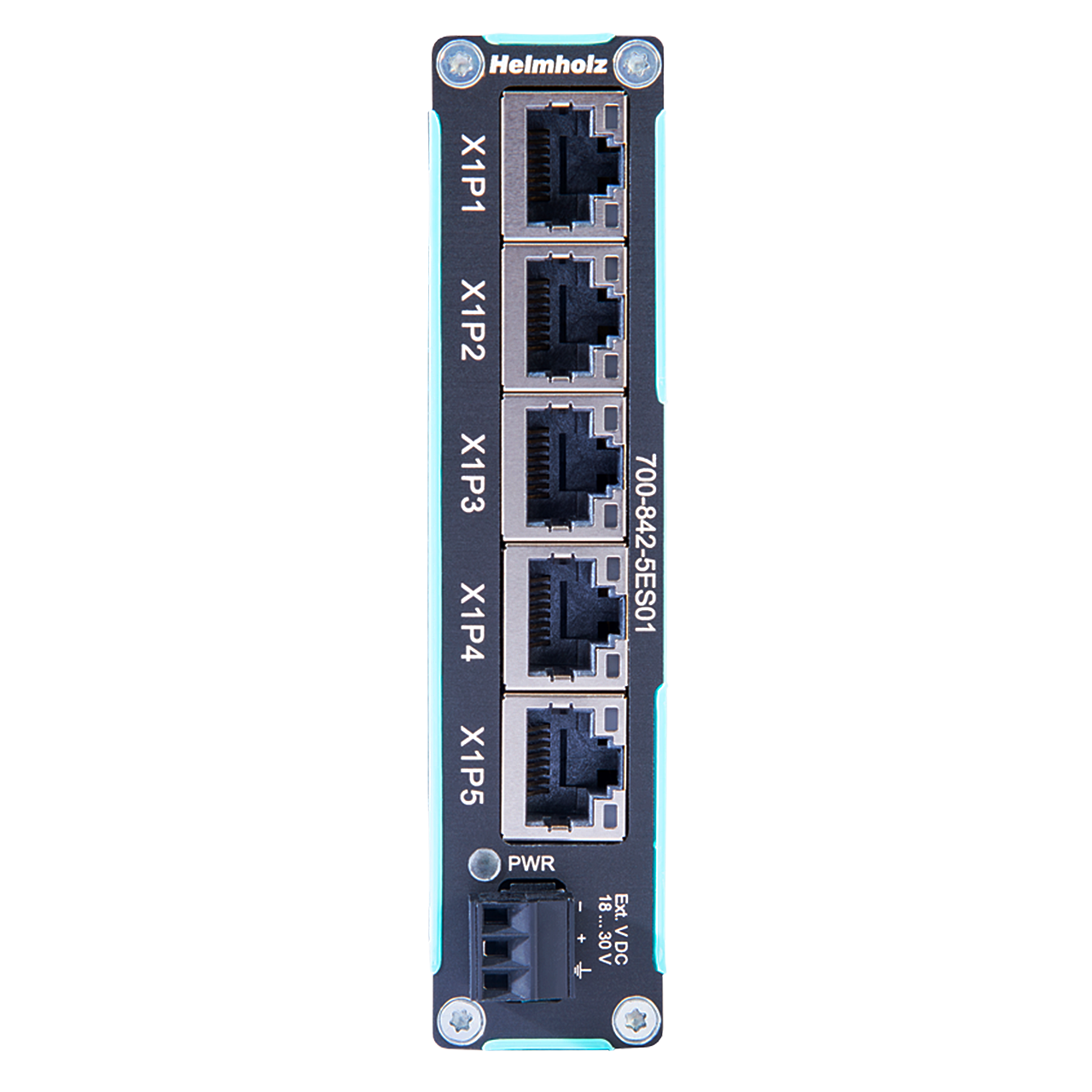

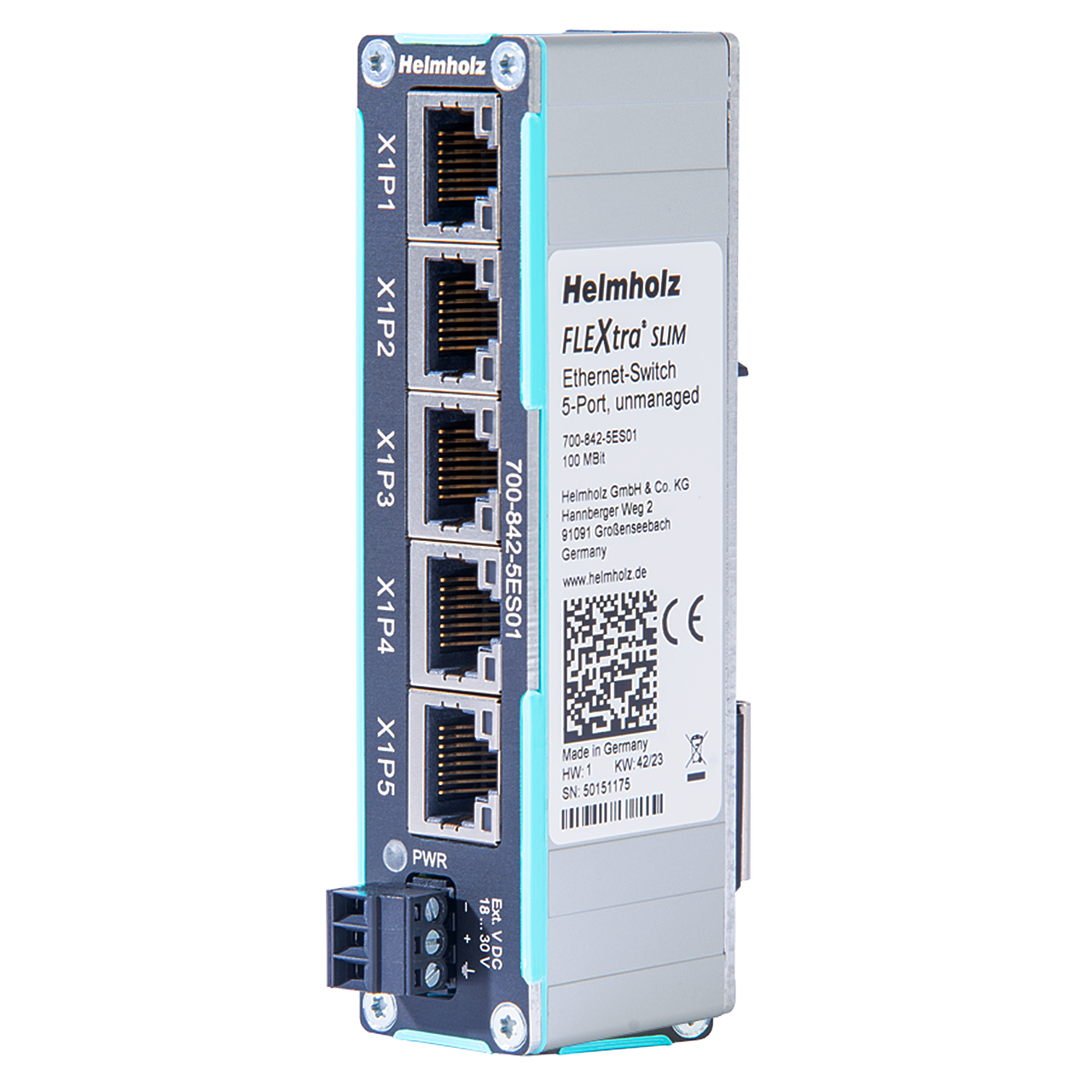

FLEXtra SLIM Ethernet-Switch, unmanaged 5x RJ45 100 Mbit
Der unmanaged Ethernet-Switch überzeugt durch sein leichtes aber trotzdem robustes Design. Durch die ultrakompakte und platzsparende Bauweise eignet er sich auch für Schaltschränke mit wenig Raum wie Sie bspw. an weitläufigen Förderbandanlagen im Feld zu finden sind.
94,33 €
FLEXtra SLIM Ethernet-Switch, unmanaged 5x RJ45 100 Mbit
Der Switch ist zur Montage auf der Hutschiene geeignet und lässt sich sehr einfach in Ihr Netzwerk integrieren. Einmal gesteckt, ist er durch die simple Plug & Play Montage sofort betriebsbereit. Es ist keine Konfiguration notwendig.
Der 5-Port unmanaged Ethernet-Switch ist für PROFINET-Netzwerke geeignet. Die Funktionen LLPD (Nachbarschaftserkennung) und PTCP (Zeitsynchronisation) werden gemäß PROFINET-Norm mit dem Switch korrekt behandelt. Der unmanaged Ethernet-Switch entspricht somit PROFINET Conformance Class A. Verbinden Sie bis zu 5 Ethernet Teilnehmer mit 10 oder 100 Mbit/s.
- Store-and-Forward architecture
- 10Base-T/100Base-TX
- Full-/Half-Duplex
- Autonegotiation
- Auto MDI/MDI-X (IEEE 802.3u Auto crossover support)
- LLDP & PTCP Delay-Traffic blocking (for PROFINET networks)
- PROFINET Conformance Class A
- QoS-Priority-Queues: 2 per port
- 1K MAC address lookup table
- 448K bit packet buffering
- max forwarding packet length 1552 bytes
FLEXtra SLIM Ethernet-Switch, unmanaged 5x RJ45 100 Mbit
Allgemeine Informationen
- Bestellnummer700-842-5ES01
- ArtikelnameFLEXtra SLIM Ethernet-Switch 5-Port, unmanaged, 10/100Mbit
- LieferumfangEthernet 5-Port-Switch mit Spannungsversorgungsstecker, Kurzanleitung
- Abmessungen (TxBxH)35,1 x 25 x 109 mm
- Gewichtca. 115g
LAN-Schnittstelle
- Anzahl5
- AnschlussRJ45 Buchse
- Übertragungsrate10/100 Mbit/s
- Typ10Base-T/100Base-TX
- Full-/Half-Duplex (Autonegotiation)
- Auto MDI/MDI-X
- IEEE Autocrossover
- LDP & PTCP Delay-Traffic blocking (for PROFINET networks)
- PROFINET Conformance Class A
Statusanzeige
- Poweranzeige1 LED
- Ethernet-Status10 LEDs, orange/grün
Stromversorgung
- BetriebsspannungDC 24 V (18...30 V DC)
- Stromaufnahmemax. 55 mA bei 24 V DC
- VerlustleistungMax. 1,4 W
Umgebungsbedingungen
- Umgebungstemperatur-25 °C … +60 °C
- Transport- und Lagertemperatur-40 °C … +85 °C
- Relative Luftfeuchte95 % r. H. ohne Betauung
- Verschmutzungsgrad2
- SchutzartIP20
- ZulassungenCE
FLEXtra SLIM Ethernet-Switch, unmanaged 5x RJ45 100 Mbit
| Name | Version | Größe | |
| FLEXtra SLIM Ethernet-Switch 8-Port 100MBit, Kurzanleitung | V2 | 123 KB | Download |
| Name | Version | ||
| EU Konformitätserklärung 700-842-5ES01 | 3-2024 | Download | |
| EU Konformitätserklärung 700-842-8ES01 | 3-2024 | Download | |
| EU Konformitätserklärung 700-842-16S01 | |||
| EU Konformitätserklärung 700-843-5ES01 | 1-2026 | Download | |
| EU Konformitätserklärung 700-843-8ES01 | 1-2026 | Download | |
| EU Konformitätserklärung 700-844-6FO21 | 11-2025 | Download | |
| PROFINET Conformance Class A Herstellererklärung | 7-2026 | Download |
| Name | Version | Size | |
| FLEXtra SLIM unmanaged Switch STEP-files | 2-2025 | 3,1 MB | Download |
| EPLAN Data Portal, Helmholz Produktmakros | Download |
| Name | Version | Größe | |
| Automatisierung innovativ vernetzen – PROFINET und Ethernet-Switches | 3-2026 | 2 MB | Download |
