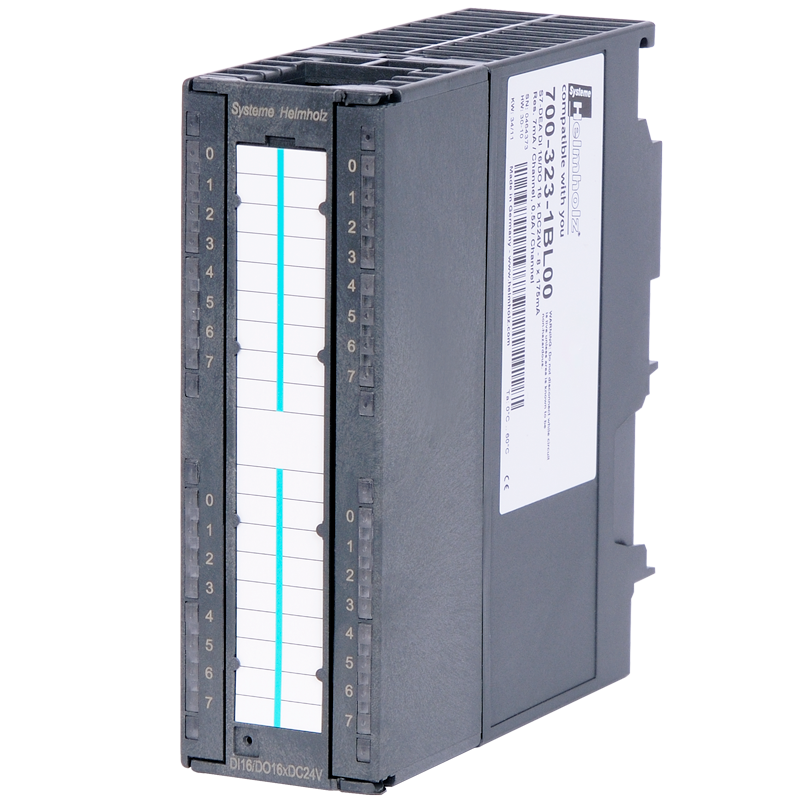

Ein- / Ausgabebaugruppe Digital für 300er 16x DI / 16x DO
Digitale Mixmodule für die 300er Serie
435,69 €
Produktnummer:
700-323-1BL00
Produktinformationen "Ein- / Ausgabebaugruppe Digital für 300er 16x DI / 16x DO"
Digitale Mixmodule für die 300er Serie
- Digitale Ein-/ und Ausgänge
Ein- / Ausgabebaugruppe Digital für 300er 16x DI / 16x DO
Allgemeine Informationen
- Bestellnummer700-323-1BL00
- ArtikelnameDEA 300, DC 24 V, 0.5 A, 16 Eingänge (DC 24 V)/16 Ausgänge (DC 24 V, 0.5 A)
- LieferumfangDEA 300, DC 24 V, 0.5 A, 16 Eingänge (DC 24 V)/16 Ausgänge (DC 24 V, 0.5 A)
- Abmessungen (TxBxH)116 x 40 x 125 mm
- Gewichtca. 220g
Eigenschaften
- Anzahl der Eingänge16
- Anzahl der Ausgänge16
- Nennwert0.5 A
- Kurzschlussschutz der AusgängeElektronisch
- Begrenzung der induktiven Abschaltspannung-48 V
Eingänge
- für Signal "0"-3 ... +5 V
- für Signal "1"+13 ... +30 V
- NennwertDC 24 V
- Eingangsstrom für Signal „1“typ. 7 mA
- Verzögerungszeit1,2 ... 4,8 ms
- Anschluss von 2-Draht-InitiatorJa
- zulässiger Ruhestrom für Signal „0"1,5 mA
Leitungslänge
- Ungeschirmt600 m
- Geschirmt1000 m
Potentialtrennung
- zum RückwandbusJa (Optokoppler)
- in Gruppen zu16
Versorgungsspannung UP, US
- NennwertDC 24 V
- Welligkeit USSmax. 3.6 V
Umgebungsbedingungen
- Umgebungstemperatur0 °C … +60 °C
- Transport- und Lagertemperatur-25 °C … +75 °C
- Verschmutzungsgrad2
- SchutzartIP20
- ZulassungenCE
Ein- / Ausgabebaugruppe Digital für 300er 16x DI / 16x DO
| Name | Version | Größe |
| DEA 300, Handbuch | 12 | 7 MB |
| Name | Version | Größe |
| S7 Komponenten von Helmholz - Die clevere Alternative | 11-2025 | 1700 KB |
