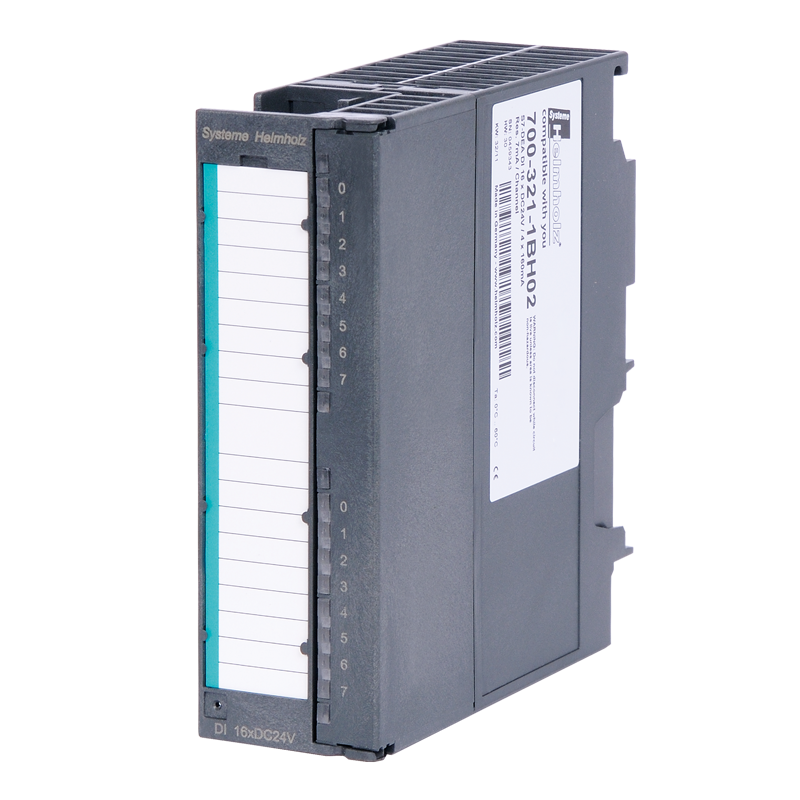

Eingabebaugruppe Digital für 300er 16x
Digitale Eingabebaugruppen für die 300er Serie
172,61 €
Produktnummer:
700-321-1BH02
Produktinformationen "Eingabebaugruppe Digital für 300er 16x"
Digitale Eingabebaugruppen für die 300er Serie
- 16 Eingänge
Eingabebaugruppe Digital für 300er 16x
Allgemeine Informationen
- Bestellnummer700-321-1BH02
- ArtikelnameDEA 300, DC 24 V, 16 Eingänge
- LieferumfangDEA 300, DC 24 V, 16 Eingänge
- Abmessungen (TxBxH)116 x 40 x 125 mm
- Gewichtca. 220g
- Anzahl der Eingänge16
Potentialtrennung
- zum RückwandbusJa (Optokoppler)
- in Gruppen zu16
Eingangsspannung
- für Signal "0"-3 … +5 V
- für Signal "1"+13 … +30 V
- NennwertDC 24 V
Eigenschaften
- Eingangsstrom für Signal „1“typ. 7 mA
- Verzögerungszeittyp. 1.2 … 4.8 ms
- Anschluss von 2-Draht-InitiatorJa
- zulässiger Ruhestrom für Signal „0"max. 1.5 mA
- Verlustleistung (Nennbetrieb)typ. 3.5 W
- Frontstecker20-polig
Leitungslänge
- Ungeschirmtmax. 600 m
- Geschirmtmax. 1000 m
Stromaufnahme
- Intern (Rückwandbus)typ. 20 mA
- Extern (aus +24 V/L+)max. 140 mA
Umgebungsbedingungen
- Umgebungstemperatur0 °C … +60 °C
- Transport- und Lagertemperatur-25 °C … +75 °C
- Verschmutzungsgrad2
- SchutzartIP20
- ZulassungenCE
Eingabebaugruppe Digital für 300er 16x
| Name | Version | Größe |
| DEA 300, Handbuch | 12 | 7 MB |
| Name | Version | Größe |
| S7 Komponenten von Helmholz - Die clevere Alternative | 11-2025 | 1700 KB |
