Zähler, 32 Bit 5 V (RS422), 4 MHz
Zähler werden verwendet um Impulse zu erfassen, die schneller als Zyklen der Steuerung sind. Die Steuerung kann diese Signale nicht mehr korrekt erfassen und eine Vorverarbeitung ist notwendig.
218,22 €

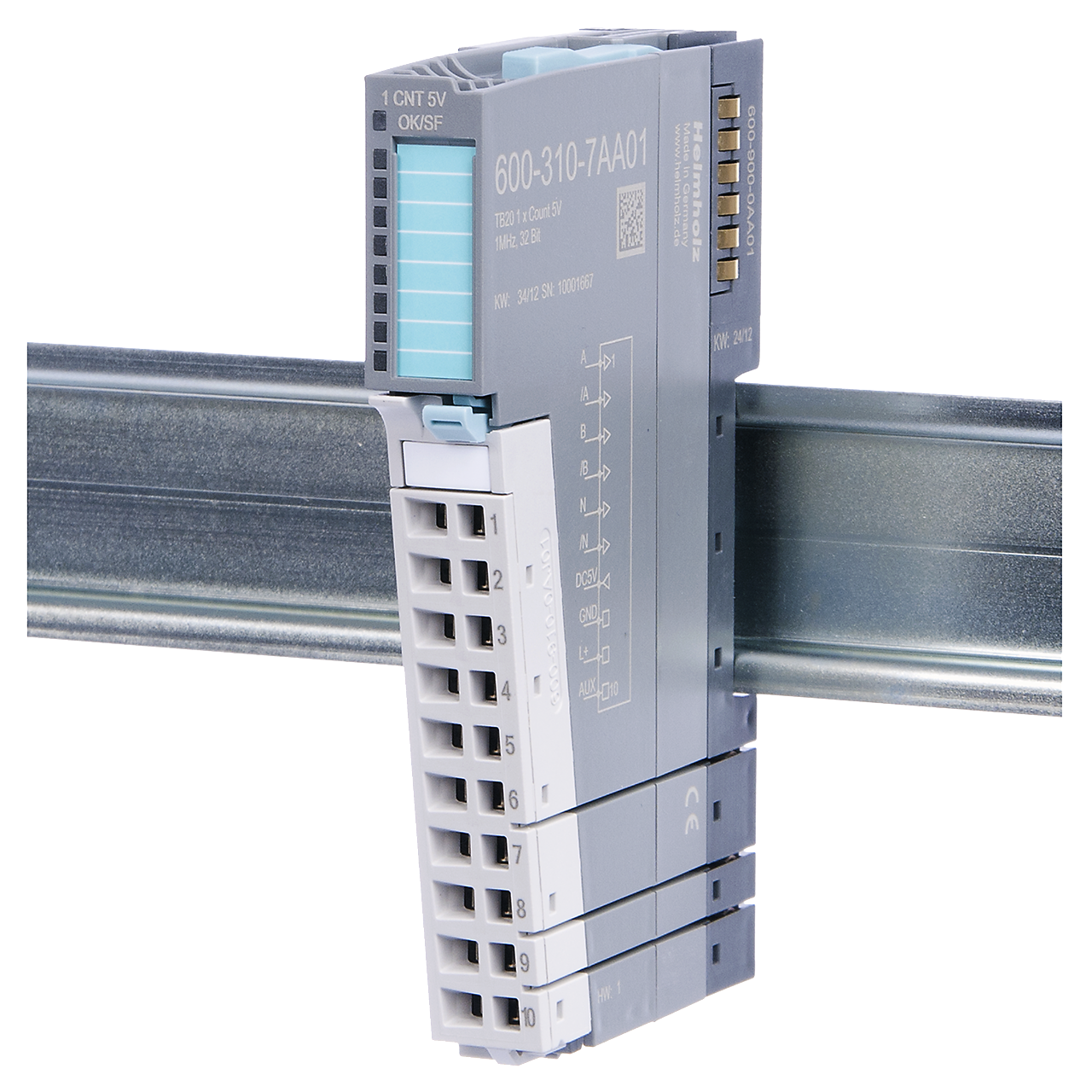

Zähler, 32 Bit 5 V (RS422), 4 MHz
Das Zählermodul erfasst die Flanken von 5 V Differenz-Signalen nach dem Standard RS422 als Impulse. Die Übertragungsart ist aufgrund der Störfestigkeit besonders gut für hohe Übertragungsfrequenzen geeignet. Die Impulse können gezählt werden oder werden als Frequenz, Drehzahl oder Periodendauer umgerechnet.
Erfassungsmethode
Impuls & Richtung
Drehgeber mit Zweifachauswertung
Drehgeber mit Vierfachauswertung
Betriebsart Zählen
Endlos Zählen
Einmalig Zählen
Periodisch Zählen
Betriebsart Messbetrieb
Frequenzmessung
Drehzahlmessung/
Periodendauermessung
Synchronisierung
Aus
Einmalig
Periodisch
Hinweis: Einzelmodule sind nicht mit den IO-Systemen anderer Hersteller kombinierbar.
- 32-Bit-Zähler
- Bis zu 4 MHz (4-fach Auswertung)
- Anschluss von 5 V-Inkrementalgebern (RS 422)
- Index-Eingang
- 5 V Speisung für Geber
- Filter: 50 kHz|100 kHz|500 kHz|1 MHz
- Grenzwerte für Zähler und Messwerte
- Aktualisierungszeit/Integrationszeit für Messbetrieb
- 8 Byte Eingabedaten (Zählerwert und Status)
- 8 Byte Ausgabedaten (Ladewert und Kommandos)
Zähler, 32 Bit 5 V (RS422), 4 MHz
Allgemeine Informationen
- Bestellnummer600-310-7AA01
- Artikelname1x Zähler 5 V (RS422), 4 MHz, 32 Bit
- Lieferumfang1x Zähler 5 V (RS422), 4 MHz, 32 Bit
- Abmessungen (TxBxH)110 x 14 x 73 mm
- Gewichtca. 70 g
- EingangsspannungDC 24 V
Potentialtrennung
- zum RückwandbusJa
Eigenschaften
- Geberversorgung5V ±10 %, 190 mA
- Parametrierlänge15 Byte
- Anzahl der Zähler1
- Zählertiefe32 Bit
- Eingangsfrequenzmax. 1 MHz
- Zählfrequenz pro Kanalmax. 4 MHz (bei 4-fach Auswertung)
- Hot-Swap fähigJa
Stromaufnahme
- externmax. 50 mA
- internmax. 86 mA
- Verlustleistung1 W
Umgebungsbedingungen
- Umgebungstemperatur0 °C … +60 °C
- Transport- und Lagertemperatur-20 °C … +80 °C
- Relative Luftfeuchte95 % r. H. ohne Betauung
- SchutzartIP 20
- ZertifizierungenCE, UL
UL
- Surrounding Air Temperature0 °C … +60°C
- Pollution degree2
CE
- StörfestigkeitDIN EN 61000-6-2 „EMV-Störfestigkeit“
- StöraussendungDIN EN 61000-6-4 „EMV-Störaussendung“
- Vibration und SchockfestigkeitDIN EN 60068-2-6:2008 „Schwingung“, DIN EN 60068-2-27:2010 „Schock"
Zähler, 32 Bit 5 V (RS422), 4 MHz
| Name | Version | Größe |
| TB20, Handbuch Zähler 5 V | 2 | 7 MB |
| Name | Version | Größe |
| TB20 IO-System für vielfältige Anwendungsbereiche | 08-2022 | 6 MB |
| Name | Version | Größe |
| Zähler, 32 Bit, 1x 5V, 4 MHz, (RS422), STEP-Daten | 4 MB |
