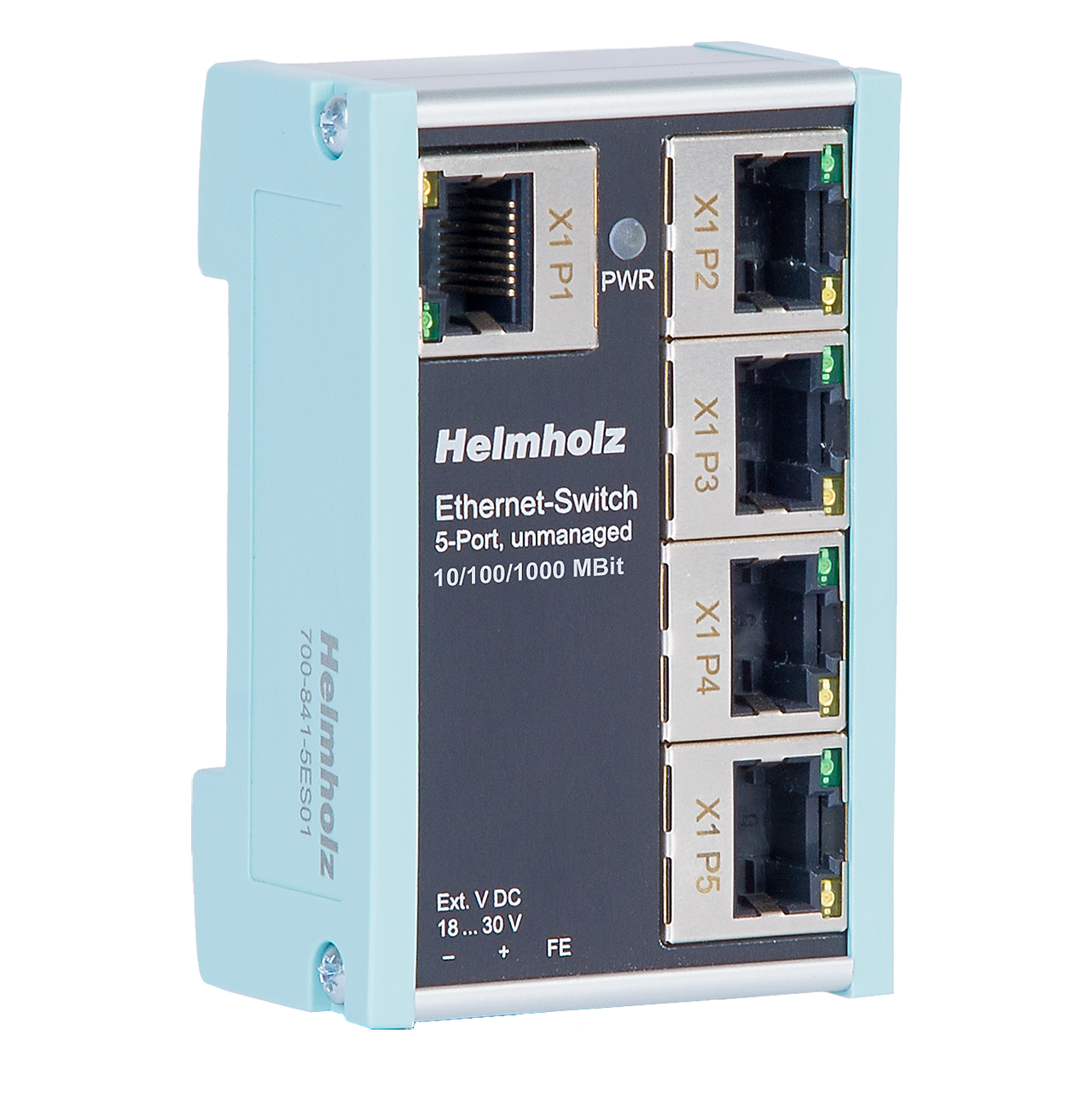

FLEXtra FLAT Ethernet-Switch, unmanaged 5x RJ45 1 Gbit
Der FLEXtra FLAT unmanaged Ethernet-Switch überzeugt durch sein leichtes aber trotzdem robustes Design. Durch die flache und kompakte Bauweise, eignet er sich auch für Schaltschränke mit geringer Tiefe, wie Sie bspw. an weitläufigen Förderbandanlagen im Feld zu finden sind.
198,64 €
FLEXtra FLAT Ethernet-Switch, unmanaged 5x RJ45 1 Gbit
Der Switch ist zur Montage auf der Hutschiene geeignet und lässt sich sehr einfach in Ihr Netzwerk integrieren. Einmal gesteckt, ist er durch die simple Plug & Play Montage sofort betriebsbereit. Es ist keine Konfiguration notwendig.
Der Push-In Anschluss für die Spannungsversorgung ermöglicht eine schnelle werkzeuglose Montage.
Der 5-Port unmanaged Ethernet-Switch ist für PROFINET-Netzwerke geeignet. Die Funktionen LLPD (Nachbarschaftserkennung) und PTCP (Zeitsynchronisation) werden gemäß PROFINET-Norm mit dem Switch korrekt behandelt. Der unmanaged Ethernet-Switch entspricht somit PROFINET Conformance Class A.
Mit dieser Variante des unmanaged Ethernet-Switches verbinden Sie bis zu 5 Ethernet Teilnehmer mit bis zu 1000 Mbit/s. Ein Mischbetrieb mit Geräten die nur 10 oder 100 Mbit unterstützen ist ohne Konfigurationsaufwand möglich. Wenn Sie mehr Teilnehmer verbinden möchten, empfehlen wir Ihnen unsere 8-Port oder 16-Port unmanaged Ethernet-Switche.
- Store-and-Forward architecture
- 10BASE-T/100BASE-TX/1000BASE-T
- Full-/Half-Duplex
- Auto negotiation
- Auto MDI/MDI-X (IEEE 802.3u Auto crossover support)
- QoS-Priority-Queues: 8
- LLDP & PTCP Delay-Traffic blocking (for PROFINET networks)
- PROFINET Conformance Class A
- 16K MAC address lookup table
- 256 Kbyte memory for frame buffering
- 51.2 Gbps high-performance memory bandwidth
- support Jumbo frame sizes up to 10KByte
FLEXtra FLAT Ethernet-Switch, unmanaged 5x RJ45 1 Gbit
Allgemeine Informationen
- Bestellnummer700-841-5ES01
- ArtikelnameFLEXtra FLAT Ethernet-Switch, unmanaged, 5-Port, 1 Gbit
- LieferumfangEthernet 5-Port-Switch mit Spannungsversorgungsstecker, Kurzanleitung
- Abmessungen (TxBxH)32,5 x 48,5 x 80,5 mm
- Gewichtca. 115g
LAN-Schnittstelle
- Anzahl5
- AnschlussRJ45 Buchse
- Übertragungsrate10/100/1000 Mbit/s
- Typ10Base-T/100Base-TX/1000Base-T
- Full-/Half-Duplex (Autonegotiation)
- Auto MDI/MDI-X
- IEEE Autocrossover
- PROFINET Conformance Class A
Statusanzeige
- Poweranzeige1 LED
- Ethernet-Status10 LEDs
Stromversorgung
- BetriebsspannungDC 24 V (18...30 V DC)
- Stromaufnahmemax. 130 mA bei 24 V DC
- Verlustleistung3,2 W
Umgebungsbedingungen
- Umgebungstemperatur-25 °C … +75 °C
- Transport- und Lagertemperatur-40 °C … +85 °C
- Relative Luftfeuchte95 % r. H. ohne Betauung
- SchutzartIP20
- Einbaulagebeleibig
- ZulassungenCE, UL
UL
- ULUL 61010-1/ UL 61010-2-201
- Voltage supplyDC 24 V (18 ... 30 VDC, SELV and limited energy circuit)
- Pollution degree2
- AltitudeUp to 2000 m
- Temperature cable rating87 °C
FLEXtra FLAT Ethernet-Switch, unmanaged 5x RJ45 1 Gbit
| Name | Version | Größe | |
| Kurzanleitung 700-841-5ES01 | V5 | 153 KB | Download |
| Name | Version | ||
| EU-Konformitätserklärung 700-840-xxxxx | 11-2021 | Download | |
| PROFINET Conformance Class A Herstellererklärung | 5-2023 | Download | |
| EU-Konformitätserklärung 700-841-8ES01 | 1-2023 | Download | |
| EU-Konformitätserklärung 700-841-16S01 | 2-2025 | Download |
| Name | Version | Größe | |
| FLEXtra FLAT unmanaged Switch STEP-Files | 6-2024 | 4,1 MB | Download |
| EPLAN Data Portal, Helmholz Produktmakros | Download |
| Name | Version | Größe | |
| Automatisierung innovativ vernetzen – PROFINET und Ethernet-Switches | 3-2026 | 2 MB | Download |
